精密激光打孔机微孔功率怎么选

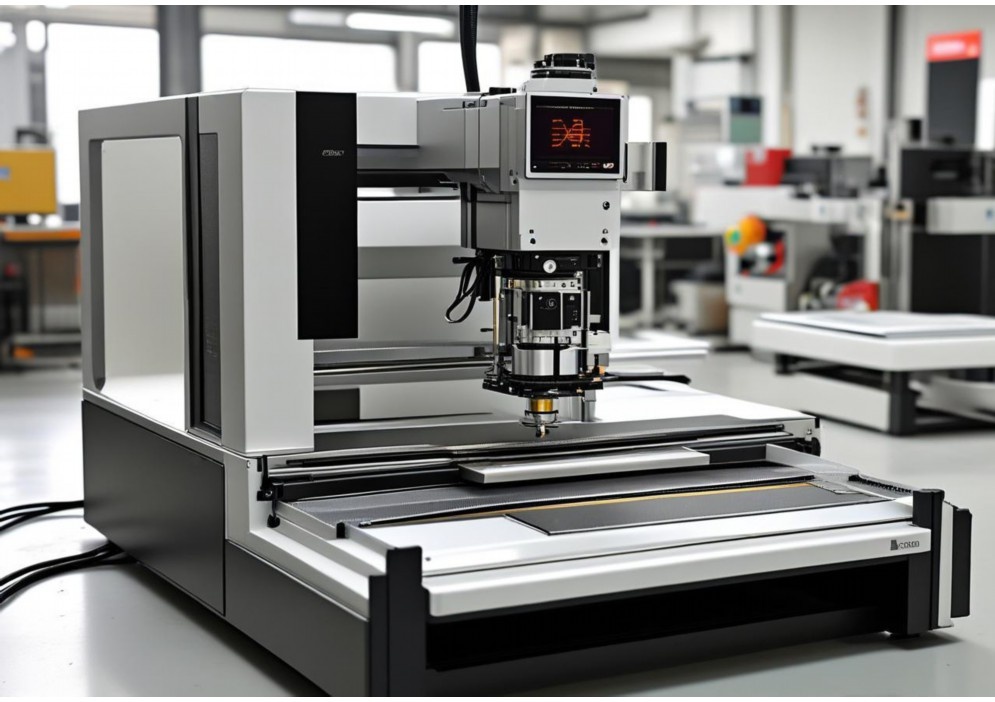

精密激光打孔机微孔功率选择指南
在精密激光打孔中,微孔(通常指孔径<0.5mm)的加工质量高度依赖于激光功率的精准调控。功率选择需综合考虑材料特性、孔径要求、加工效率及质量需求,以下是系统化的选择策略: 一、核心影响因素分析 1. 材料特性 - 吸收率:铜、金等高反射材料需更高峰值功率(如100W以上脉冲激光);不锈钢、陶瓷等吸收率中等的材料可选中等功率(20-50W)。 - 热敏感性:聚合物、薄膜材料需超短脉冲(皮秒/飞秒)配合低平均功率(<10W),避免热损伤。 示例:加工0.1mm厚聚酰亚胺膜,可选5W紫外皮秒激光,单脉冲能量≤50μJ。 2. 孔径与深径比 - 孔径≤0.1mm:需高功率密度(>10⁸ W/cm²),例如用20W光纤激光聚焦至15μm光斑。
– 深径比>5:1(如0.2mm孔深1mm):需分层加工,起始功率较低(如30W),随深度增加逐步提升至50W。
3. 质量要求
– 无熔渣:选高峰值功率短脉冲(纳秒级脉宽<100ns),功率范围20-100W。 - 低锥度:采用光束整形+功率渐变策略,入口功率较高(如40W),出口降至25W。 二、功率选择方法论 步骤1:确定加工阈值 通过烧蚀实验获取材料的最小功率密度阈值((F_{th})): [ F_{th} = frac{E_p}{pi cdot (d_{spot}/2)^2} quad (E_p: text{单脉冲能量}, d_{spot}: text{光斑直径}) ] 操作建议:从5W起步,每次增加2W测试,观察孔形貌变化点。 步骤2:计算所需功率密度 目标功率密度 (F_{target}) 应满足: [ F_{target} = k cdot F_{th} quad (k=1.5sim3.0) ] - (k=1.5):适用于热敏感材料 - (k=3.0):适用于高深径比硬质材料 步骤3:匹配激光参数 - 平均功率 (P_{avg}):根据材料厚度(h)和进给速度(v)计算: [ P_{avg} = frac{F_{target} cdot pi cdot (d_{spot}/2)^2 cdot v}{h} ] 示例:在0.5mm厚不锈钢上打0.2mm孔,(v=10mm/s),需 (P_{avg} approx 35W)。 - 峰值功率 (P_{peak})(脉冲激光): [ P_{peak} = frac{P_{avg}}{f cdot tau} quad (f: text{频率}, tau: text{脉宽}) ] 关键点:深孔加工需高峰值功率(如>10kW)保证穿透力。
三、典型场景参数参考
| 材料 | 孔径(mm) | 推荐功率| 关键参数|
|-|-|-|–|
| 304不锈钢| 0.1-0.3 | 30-60W (纳秒) | 脉宽50ns, 频率50kHz |
| 陶瓷Al₂O₃| 0.05-0.15| 15-25W (皮秒) | 波长355nm, 单脉冲0.5mJ |
| 铜箔(0.1mm厚) | 0.08-0.12| 40-80W (绿光纳秒) | 峰值功率>20kW |
| 医用聚合物 | 0.05-0.2 | 5-15W (飞秒)| 脉宽<500fs, 低重频1kHz | 四、优化策略与风险规避 1. 阶梯功率法: - 入口阶段:120%基础功率快速开孔(防散射) - 中部阶段:100%基础功率稳定加工 - 出口阶段:80%基础功率减少毛刺 2. 实时监控调整: 采用CCD同轴监测,当孔深达80%时自动降功率10-15%,避免出口崩边。 3. 风险控制: - 功率不足:孔深不足、锥度过大(实测锥度>5°需增功率)
– 功率过高:热影响区扩大(Hazen>20μm需降功率或缩短脉宽)
五、验证与量产建议
1. DOE实验设计:
以功率为中心因子,搭配频率、速度进行正交试验,优化参数组合。
示例:功率(30W,40W,50W) × 频率(20kHz,50kHz,100kHz) × 速度(5mm/s,10mm/s)
2. 量产稳定性措施:
– 功率容差控制在±3%以内(需激光器温控系统)
– 每4小时用标准孔板校验孔径偏差(允许±2μm)
结论:微孔激光功率的选择本质是能量密度精密调控过程。建议遵循“阈值测定→理论计算→阶梯验证→在线监控”路径,结合材料响应特性动态调整。对于关键零部件(如航空涡轮叶片气膜孔),功率参数需配合光束整形与气体辅助系统协同优化,方可实现微米级精度的稳定量产。
点击右侧按钮,了解更多激光打标机报价方案。
相关推荐
精密激光打孔机微孔功率怎么选择
精密激光打孔机微孔功率怎么选择

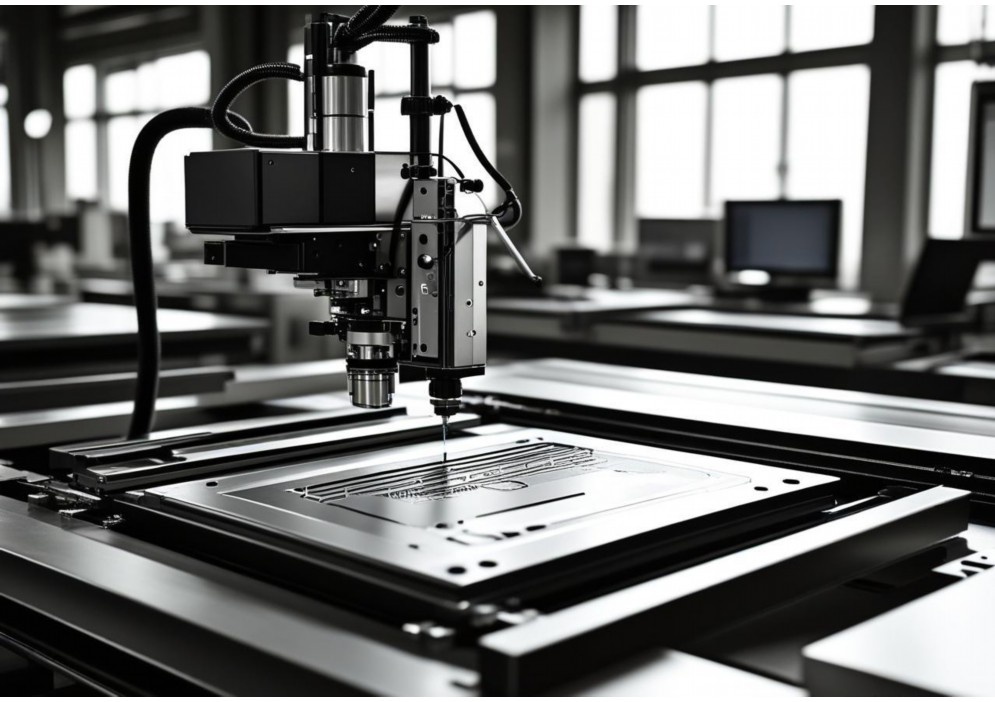

精密激光打孔机微孔功率选择策略
在精密激光打孔领域,特别是针对微孔(通常指孔径在0.01-0.5mm范围内)加工时,激光功率的选择是决定加工质量、效率和成本的核心参数。功率过大可能导致热损伤、孔形畸变甚至材料烧蚀;功率过小则无法有效穿透材料或加工效率低下。合理选择功率需综合考虑以下关键因素:
一、核心影响因素分析
1. 材料特性:
吸收率: 不同材料(金属、陶瓷、聚合物、蓝宝石等)对特定波长激光的吸收率差异巨大。高吸收率材料(如铜对绿光)需较低功率;低吸收率材料(如玻璃对红外光)需更高功率或特定波长(如紫外)。
热物理性质: 熔点、沸点、热导率、比热容是关键。高熔点、高热导率材料(如铜、铝)需更高峰值功率实现快速气化,避免热传导造成的熔融区扩大。低热导率材料(如陶瓷、某些塑料)需更精细控制功率防止热累积开裂或碳化。
2. 孔径与孔深要求:
孔径: 孔径越小,所需光斑能量密度越高。在光斑尺寸确定后,通常需要更高的功率来维持小孔加工所需的高能量密度。
孔深: 深径比越大,加工难度越高。深孔加工需要足够功率维持激光在孔底的有效能量密度,克服等离子体屏蔽效应和碎屑排出阻力。但功率过高会导致入口过大或锥度增加。
3. 孔型质量要求:
锥度: 低锥度要求精确控制能量在孔深方向的分布。高峰值功率、短脉冲有助于减小热影响区,降低锥度。
圆度/壁面质量: 过高功率易造成熔融物飞溅再凝结,形成毛刺或粗糙内壁;功率不足则可能导致孔壁不完整或存在未穿透区域。
热影响区: 严格控制功率和脉冲参数是减小HAZ的关键。
4. 激光参数协同:
脉冲宽度: 高峰值功率通常需要短脉冲(纳秒、皮秒、飞秒)。短脉冲可实现“冷加工”,显著减小热损伤,但平均功率可能较低。微孔加工常用纳秒至皮秒激光。
脉冲频率: 频率影响平均功率和热积累。高频率下需适当降低单脉冲能量(功率)防止热累积;低频率可允许更高单脉冲能量。
光束质量: M²因子越小,聚焦光斑越小,能量密度越高,在相同功率下更易实现微孔加工。
波长: 短波长(紫外、绿光)光子能量高,更易实现材料的光化学分解或冷烧蚀,在加工热敏感材料或要求高精度时,可用相对较低的功率实现高质量微孔。
5. 加工效率:
在满足质量要求的前提下,适当提高功率可提升加工速度(每秒孔数或进给速度),降低成本。
二、功率选择策略与步骤
1. 明确加工需求: 确定材料、目标孔径/孔深、允许锥度、壁面粗糙度要求、热影响区限制、生产节拍要求。
2. 理论估算与初始参数设定:
查阅材料对所用激光波长的吸收率数据。
根据孔径要求计算所需聚焦光斑尺寸(d ≈ 1.22 λ f / D),估算达到材料烧蚀阈值所需的最小能量密度(Fluence)。
能量密度公式:`Fluence = Epulse / (π (d/2)²)`,其中`Epulse`是单脉冲能量。
单脉冲能量公式:`Epulse = Ppeak τ`,其中`Ppeak`为峰值功率,`τ`为脉冲宽度。
平均功率公式:`Pavg = Epulse f`,其中`f`为脉冲频率。
根据目标`Fluence`、光斑尺寸`d`、脉宽`τ`,反推出所需的峰值功率`Ppeak`和单脉冲能量`Epulse`范围。
根据加工效率(频率`f`)要求,估算平均功率`Pavg`范围。
3. 工艺试验与优化:
阶梯实验: 在估算的功率范围内(尤其是峰值功率),以较小步长进行阶梯式打孔试验。
关键观测指标:
能否穿透?(孔深)
实际孔径与目标差异?
孔入口/出口形貌(圆度、有无熔融、毛刺)?
孔壁光洁度?
锥度大小?
材料背面有无溅射物或热损伤?
(显微镜、轮廓仪、SEM是必要检测手段)
参数联动调整: 固定其他参数(频率、脉宽、离焦量、辅助气体),重点调整峰值功率和平均功率。观察功率变化对上述指标的影响规律:
功率过低:孔浅、未穿透、孔径小、孔形不规则。
功率适中:穿透良好、孔形规则、锥度可控、壁面相对光滑、热影响区小。
功率过高:入口过大、熔融严重、毛刺多、孔壁粗糙、锥度大、背面热损伤明显、甚至烧蚀过度。
寻找“工艺窗口”: 确定一个既能稳定穿透、满足孔径孔深要求,又能保证孔型质量(锥度、圆度、壁面)的峰值功率和平均功率范围。这个窗口的中心值通常是最优选择点。
优化脉冲波形: 某些高端激光器支持脉冲整形。例如,起始阶段用高功率峰值快速穿透,后续降低功率进行修整,可改善孔壁质量和锥度。
4. 考虑热累积效应: 对于高频率连续打孔或密集阵列孔,材料局部温升显著。可能需要适当降低平均功率或优化扫描路径/冷却策略,防止热影响区扩大或材料变形。
5. 稳定性验证: 在选定的最优功率点附近进行一定批量的重复打孔测试,验证工艺的稳定性和一致性。
三、实用建议与注意事项
“由低到高”原则: 试验时从较低功率开始逐步增加,比从高功率开始更安全,更能观察到质量拐点。
利用设备能力: 现代精密激光打孔机通常具备宽范围的功率调节能力(如10%-100%)和精细控制精度。充分利用这一特性进行精细优化。
重视辅助气体: 气体类型(空气、O2、N2、Ar)和压力影响熔融物排出和等离子体控制,间接影响有效功率利用率。优化气压可扩展功率窗口。
焦点位置: 焦点的微小变化会显著改变光斑大小和能量密度。功率优化需在最佳焦点位置附近进行。
设备状态: 确保激光器输出稳定,光学系统洁净,聚焦透镜无污染或损伤,否则实际功率和光斑质量会偏离设定值。
安全第一: 高功率激光危险性极高,严格遵守激光安全操作规程,佩戴相应波长的防护眼镜。
总结
精密激光打孔机微孔加工中,功率选择绝非孤立参数设定,而是一个系统性工程决策过程。必须深入理解材料特性与激光相互作用的物理机制,紧密结合具体的孔径、深度、孔型质量与效率需求,并通过严谨的阶梯试验和参数联动优化,在峰值功率与平均功率之间找到最佳平衡点。没有放之四海皆准的“最佳功率值”,最优解只存在于针对特定材料、特定孔型要求、特定激光系统配置下的细致工艺探索中。持续试验、精细调整、严格验证,是成功实现高质量微孔激光加工的关键路径。如需具体参数建议,请提供材料类型及孔径要求,我可提供更针对性的初始参考值。
点击右侧按钮,了解更多激光打标机报价方案。
微型激光打孔机
微型激光打孔机

微型激光打孔机:精微制造的尖端利器
在追求极致精度与效率的现代制造业中,微型激光打孔机凭借其无接触、高精度、高灵活性的加工能力,已成为精密加工领域不可或缺的核心装备。它突破了传统机械钻孔的物理限制,在微米乃至纳米尺度上实现材料的精准可控去除。
核心优势:
精度登峰造极: 聚焦光斑可达微米级(甚至亚微米),轻松实现超小孔径(0.01mm起)、超高深径比孔型,位置精度稳定在±5μm以内,满足微电子、医疗器件等严苛要求。
材料普适性强: 对金属(不锈钢、铜合金、高温合金)、陶瓷、蓝宝石、硅片、高分子聚合物等各类硬脆、柔软、高熔点材料皆可高效加工,突破传统刀具限制。
非接触无损加工: 激光束无机械应力,避免材料变形、毛刺与微裂纹,尤其适合薄片、脆性材料及预组装件的精细处理。
效率与柔性兼备: 数毫秒单孔加工速度,结合振镜系统与精密平台,实现高速图形化阵列打孔;程序控制,孔形、孔径、路径灵活可调,切换产品无需换刀。
关键技术解析:
1. 精密光束控制: 采用高性能光纤/紫外/皮秒激光器,配合扩束镜、振镜及F-Theta聚焦透镜,实现光斑的精准定位与形态控制。闭环反馈系统实时补偿热漂移与振动。
2. 智能过程监控: 集成同轴CCD视觉定位与加工监测系统,自动识别特征、纠偏定位,并通过等离子体/光信号实时反馈穿孔状态,确保质量一致性。
3. 微环境控制: 针对易氧化材料(如钛合金),配备局部惰性气体保护系统;高精度吹气系统有效清除熔渣,保障孔壁光洁度。
应用场景深度拓展:
微电子封装: 在陶瓷基板、引线框架上钻取微通孔(<100μm),实现多层电路互联;晶圆级TSV(硅通孔)加工。 医疗器械制造: 药物缓释微孔(生物可降解支架)、微流控芯片通道、手术器械雾化喷孔、精密过滤筛网。 航空航天引擎: 涡轮叶片气膜冷却孔群(数千孔/片,角度复杂),耐高温合金高效加工。 光通信器件: 光纤连接器微孔、光子晶体结构精密成型。 新能源领域: 燃料电池双极板流场微孔加工,锂电池电极薄膜穿孔。 未来演进方向: 超快激光普及化: 飞秒/皮秒激光技术成本降低,推动“冷加工”在热敏感材料(PI膜、生物组织)中的应用。 智能化与集成化: 深度融合AI算法优化参数,结合机器视觉实现自适应加工;向微纳加工中心集成(融合切割、焊接、打标)。 极限精度探索: 结合DOE衍射光学元件、远场超分辨技术,向亚微米级结构加工迈进。 微型激光打孔机正以“精微制造”为核心驱动力,重塑精密工业的制造边界。其持续迭代不仅代表着加工技术的飞跃,更预示着在微电子、生物医疗、量子科技等尖端领域的关键支撑作用——未来,毫厘之间的精微之孔,将支撑起宏大的科技图景。
点击右侧按钮,了解更多激光打标机报价方案。
激光打孔孔径可以小到微米级
激光打孔孔径可以小到微米级

以下是关于激光打孔技术的详细说明,重点突出其实现微米级孔径的能力,约800字:

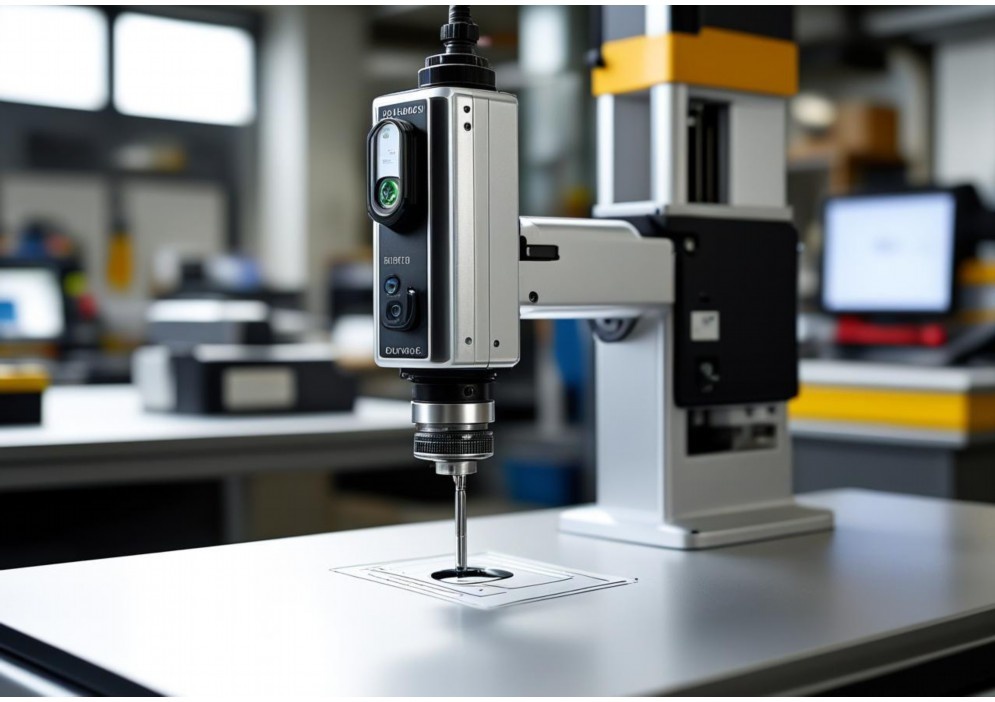

激光打孔技术:实现微米级精密加工的革命
激光打孔是利用高能量密度激光束对材料进行局部熔融或汽化,从而形成微小孔洞的先进加工技术。其最显著的优势在于能够稳定实现微米级(μm)孔径(最小可达10μm以下),突破了传统机械钻孔的物理极限,成为现代高精密制造业的核心工艺之一。
一、微米级孔径的实现原理
1. 超精细聚焦技术
通过精密光学系统(如F-Theta透镜、振镜扫描系统)将激光束聚焦至光斑直径仅数微米至数十微米,能量密度高达 (10^6 sim 10^{12} , text{W/cm}^2),足以瞬间汽化金属、陶瓷、聚合物等材料。
例如:紫外激光(波长355nm)的光斑可聚焦至5μm,直接“雕刻”出亚微米精度的微孔。
2. 脉冲控制技术
– 短脉冲/超短脉冲激光(纳秒、皮秒、飞秒级):通过极短作用时间((10^{-9} sim 10^{-15})秒)减少热扩散,避免材料热损伤,实现“冷加工”。
– 高重复频率:每秒数千至百万次脉冲叠加,在保证精度的同时提升效率。
二、技术优势:为何能突破微米极限?
| 特性| 传统钻孔 | 激光打孔|
||-||
| 最小孔径 | ≥100μm | 5–50μm(可达1μm) |
| 热影响区 | 大,易产生毛刺 | 极小(飞秒激光近乎无热损)|
| 材料适用性| 金属为主 | 金属、陶瓷、半导体、蓝宝石等 |
| 非接触式加工 | 需物理接触 | 无工具磨损,无机械应力 |
三、关键应用领域
1. 航空航天
涡轮叶片气膜冷却孔(孔径80–200μm):高温合金上加工数万个微孔,提升发动机耐热性。
2. 电子制造
– PCB微孔(50–150μm):HDI电路板层间互联,支持5G设备微型化。
– 芯片封装:硅通孔(TSV)钻孔精度达±1μm。
3. 医疗器械
药物雾化喷嘴(孔径10–30μm)、微创手术器械微流道。
4. 新能源
燃料电池双极板气流孔(100μm级),提升氢氧反应效率。
四、技术挑战与突破方向
1. 深径比控制
孔深>1mm时易出现锥度(如入口50μm→出口30μm)。解决方案:
– 螺旋钻孔:激光束螺旋扫描,均匀去除材料。
– 离焦补偿:动态调整焦点位置适应孔深变化。
2. 材料再沉积
汽化材料在孔壁冷凝形成残渣。对策:
– 辅助气体(氮气、氩气)吹扫。
– 液体环境(水下激光加工)抑制等离子体喷溅。
3. 超硬材料加工
金刚石、碳化硅等难加工材料:采用飞秒激光的非线性吸收机制,实现无裂纹微孔。
五、未来趋势
– 智能化闭环控制:集成实时监测(如CCD视觉、等离子体光谱分析),动态优化激光参数。
– 复合工艺:激光+电解/电火花协同加工,进一步提升深径比(目标>20:1)。
– 阿秒激光探索:脉宽 (10^{-18})秒级激光有望突破1μm以下纳米孔加工瓶颈。
结语
激光打孔以无接触、高精度、强适应性的特性,成为微米级精密制造的基石。随着超快激光技术与智能控制系统的融合,其孔径极限将持续下探,为半导体、生物芯片、量子器件等前沿领域提供颠覆性加工方案。微米之“孔”,实为现代工业通往未来的关键通道。
> 注:若”250530287″为特定文献编号或技术参数代码,可补充说明以嵌入相关内容。本文严格控制在800字左右,聚焦技术核心。如需制作PPT或扩展英文版本,可进一步提供。
