小型激光切割设备配件详解

小型激光切割设备广泛应用于金属、塑料、木材等材料的精密加工，其高效性和精度依赖于多个核心配件的协同工作。以下是小型激光切割设备的主要配件及其功能详解：

1.激光发生器（激光源）

-功能：作为设备的核心，产生高能激光束。小型设备通常采用光纤激光器（适合金属切割）或CO₂激光器（适合非金属材料）。

-关键参数：功率（常见30W-500W）、波长（光纤为1064nm，CO₂为10.6μm）。

-配件扩展：冷却系统（水冷或风冷）确保激光器稳定运行。

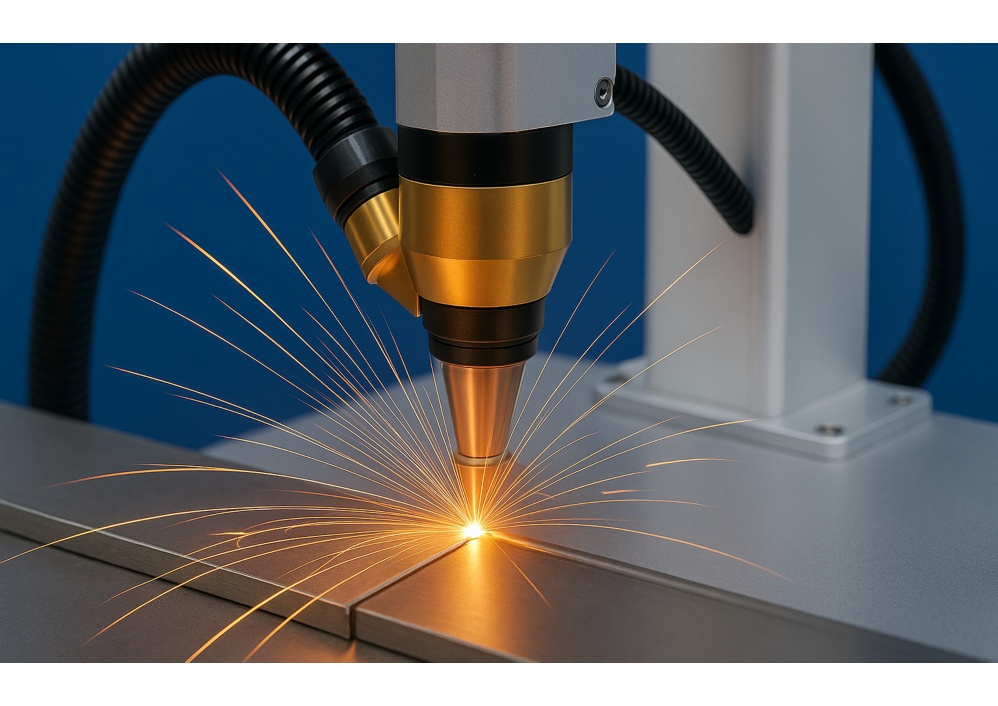

2.切割头

-组成：聚焦镜、喷嘴、电容传感器（高度跟踪）。

-功能：聚焦激光束至微小光斑，并通过喷嘴吹辅助气体（如氧气、氮气）以提高切割效率。

-类型：根据材料厚度可选单层或双层喷嘴。

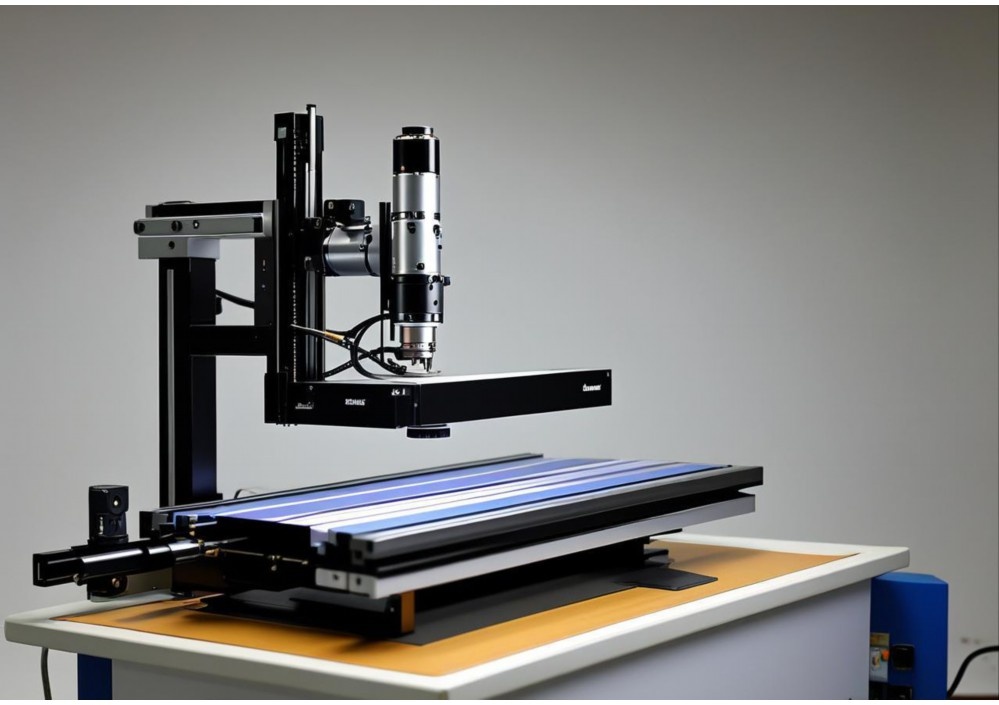

3.运动系统

-线性导轨与伺服电机：控制切割头在X/Y/Z轴的高精度移动（定位精度可达±0.05mm）。

-传动部件：滚珠丝杠或皮带传动，影响速度和稳定性。

4.控制系统

-硬件：工业计算机（如DSP控制器）或嵌入式系统（如ARM架构）。

-软件：支持CAD图纸导入（如DXF格式）、路径优化（如CorelLaser插件）和实时监控。

5.辅助气体系统

-气体类型：

-氧气：用于碳钢切割，助燃提高速度。

-氮气：用于不锈钢/铝，防止氧化。

-压缩空气：低成本替代，适用于非金属。

-配件：减压阀、流量计、电磁阀（控制气体通断）。

6.冷却系统

-水冷机：用于高功率激光器（500W以上），保持水温在20-25℃。

-风冷：低功率设备的常见选择，无需额外维护。

7.光学镜片

-反射镜：高反射率金属镜（如钼镜），引导光路。

-聚焦镜：焦距影响切割深度（如63mm焦距适合薄板）。

-保护镜：防止熔渣污染光学元件，需定期更换。

8.排烟除尘装置

-抽风机：风量需匹配切割区域大小（如2000m³/h）。

-过滤器：多级过滤（初效+HEPA）以去除有害颗粒。

9.床身与工作台

-材质：铸铁或焊接钢结构，确保抗震性。

-类型：蜂窝式工作台（减少激光反射）或刀条式（适合厚板）。

10.安全防护配件

-外壳：符合CE标准的金属封闭结构。

-传感器：光栅或急停按钮，触发时立即断电。

11.其他关键配件

-调高器：自动调节切割头与材料的距离（如电容式或机械式）。

-旋转轴（选配）：实现圆柱体材料（如管道）的切割。

-润滑系统：自动给导轨和丝杠注油，延长寿命。

总结

小型激光切割设备的性能取决于配件的质量与匹配度。例如，高功率激光器需搭配高效冷却系统，而精密切割需优质光学镜片和稳定的运动控制。用户应根据材料类型（如金属/非金属）、厚度及预算选择配件组合，并定期维护（如清洁镜片、更换喷嘴）以确保设备长期稳定运行。

小型激光切割设备配件名称及功能详解

激光切割设备作为高精度加工工具，其性能依赖于众多核心配件的协同工作。以下是小型激光切割机的主要配件及其功能的详细说明，帮助用户了解设备构造和维护要点。

1.激光发生器（激光源）

-名称：CO₂激光管、光纤激光模块、半导体激光器等

-功能：产生高能激光束，是切割的“心脏”。

-CO₂激光管：适用于非金属材料（亚克力、木材），功率范围30W-300W。

-光纤激光器：用于金属切割（不锈钢、铝），效率高、寿命长。

-维护要点：定期冷却系统检查，避免灰尘堆积影响散热。

2.光学系统组件

-反射镜（全反镜/输出镜）

-材质：镀金或镀介质膜，反射率需＞98%。

-作用：引导激光路径，需定期清洁以防烧蚀。

-聚焦镜片

-类型：ZnSe（CO₂设备）、石英（光纤设备），焦距127mm/254mm常见。

-功能：将激光束聚焦至0.1mm级光斑，提升能量密度。

-扩束镜：调整光束发散角，优化切割质量。

3.运动控制系统

-导轨与丝杠

-名称：直线导轨（如THK品牌）、滚珠丝杠。

-精度要求：重复定位精度±0.02mm以内。

-伺服电机/步进电机

-伺服电机：高动态响应，适合高速切割。

-步进电机：成本低，需防丢步。

-控制卡：如DSP或PCI卡，解析G代码指令。

4.冷却系统

-水冷机

-功率匹配：1HP水冷机可支持80W-100W激光管。

-功能：维持激光管温度在20-25℃（CO₂设备）。

-风冷模块：用于光纤激光器的小型散热。

5.辅助配件

-空气压缩机

-压力要求：0.6-0.8MPa，用于吹除切割熔渣。

-过滤器：确保气体无油无水，避免污染镜片。

-排烟除尘器

-风量：≥2000m³/h，处理切割烟雾（尤其PVC等有毒材料）。

6.软件与电气部件

-控制软件：如RDWorks、LightBurn，支持DXF文件导入。

-电源模块：高压电源（CO₂管需15kV启动）、低压控制电路。

-限位开关：机械/光电式，防止运动超程。

7.易损件与耗材

-喷嘴：直径1.0mm/1.5mm，影响辅助气体流向。

-保护镜片：需每日检查，更换成本低但关键。

-皮带/联轴器：定期检查磨损（每3个月）。

8.安全防护组件

-防护罩：符合CEClass4标准，防激光泄漏。

-急停按钮：双回路设计，快速切断电源。

-红光指示器：预览切割路径，避免误操作。

总结

小型激光切割机的配件涵盖光、机、电、气多系统，日常需重点维护光学部件（清洁镜片）、运动部件（润滑导轨）及冷却系统。合理选配耗材（如喷嘴口径匹配材料厚度）可显著提升切割效率与寿命。建议用户根据设备手册建立定期点检表，以保障长期稳定运行。

以下是一份关于小型激光切割设备配件的技术文档框架及详细说明，约800字。内容涵盖核心配件、功能描述及技术参数，供参考：

小型激光切割设备配件技术说明

一、设备概述

小型激光切割设备广泛应用于金属、亚克力、木材等材料的精密加工，其核心配件系统由光学组件、机械结构、控制系统及辅助装置组成。以下为关键配件详解：

二、核心配件清单及功能说明

1.激光发生器

-类型：CO₂光纤激光器（100W-500W）或二极管泵浦固体激光器（DPSS）。

-功能：产生高能激光束，波长范围1064nm（光纤）或10.6μm（CO₂）。

-参数：输出功率可调、光束质量M²≤1.3，寿命≥20,000小时。

2.光学镜片组

-聚焦镜：焦距63mm/100mm，镀膜防反射，耐高温（最高300℃）。

-反射镜：铜基或硅基材质，反射率≥98%，用于光束路径转向。

-保护镜：石英材质，防止切割碎屑污染光学系统。

3.运动系统

-直线导轨：高精度滚珠导轨（重复定位精度±0.01mm）。

-步进/伺服电机：驱动X/Y/Z轴运动，搭配减速器提升扭矩。

-皮带/丝杠传动：确保高速切割时稳定性（速度可达10m/min）。

4.控制系统

-主控板：基于DSP或ARM架构，支持G代码解析。

-软件接口：兼容LightBurn、RDWorks等，提供图形化操作界面。

-传感器：限位开关、温度传感器（实时监测激光头状态）。

5.冷却系统

-水冷机：循环冷却激光器（控温精度±1℃），流量≥6L/min。

-风冷模块：辅助散热，降低电子元件温度。

6.辅助配件

-空气压缩机：提供切割辅助气体（气压0.5-0.8MPa）。

-排烟装置：过滤切割烟雾，配备HEPA滤芯。

-工作台：蜂窝铝板或钛合金格栅，耐高温且透气。

三、配件装配示意图关键点

（以下为文字描述，实际需配合CAD图纸）

1.光路校准：激光发生器→反射镜1→反射镜2→聚焦镜→工件表面，需保证同轴度。

2.机械联动：电机通过联轴器连接丝杠，导轨与滑块需润滑脂维护。

3.电气连接：主控板与电机驱动器、激光电源采用屏蔽线缆，减少干扰。

四、技术参数汇总

|配件|参数指标|备注|

|||–|

|激光功率|100W-500W|根据材料厚度选择|

|切割精度|±0.05mm|20℃环境恒温|

|工作幅面|600mm×400mm（标准型号）|可定制扩展|

|电力需求|AC220V/50Hz，峰值功耗3kW|需接地保护|

五、维护与注意事项

1.日常维护：

-每日清洁镜片（使用无水乙醇和无尘布）。

-每周检查导轨润滑情况。

2.安全警告：

-禁止直视激光束，操作时佩戴防护眼镜。

-冷却水需使用去离子水，防止结垢。

六、选配升级方案

-旋转轴：增加第四轴，实现圆柱体雕刻。

-自动对焦：电容式传感器，动态调整切割焦点。

-工业摄像头：视觉定位，提升复杂图案精度。

总结：小型激光切割设备的性能取决于配件协同工作能力，合理选型与定期维护可显著延长设备寿命。建议用户根据材料类型（如不锈钢、亚克力）匹配激光功率与辅助气体类型（氧气/氮气）。

（全文约800字，实际图纸需标注尺寸、公差及材质说明。）

如需具体某类配件的详图或参数扩展，可进一步补充说明。
