晶圆划片机价格

晶圆划片机作为半导体制造后道工序的核心设备，其价格走势直接反映全球半导体产业的技术演进与市场波动。本文将从供需关系、技术创新、竞争格局及政策环境四个维度，分析近年来的价格变化趋势及未来走向。

一、市场需求拉动价格周期性波动

2018-2020年间，全球晶圆划片机价格维持3%-5%的年增长率，主要受5G通信和AI芯片需求驱动。2021年全球芯片短缺引发扩产潮，设备价格同比跳涨12%，日本Disco高端机型单价突破300万美元。但2022年下半年开始，消费电子需求疲软导致存储芯片厂商缩减资本开支，中低端划片机价格回落8%-10%，形成明显市场分化。据SEMI数据，2023年全球晶圆设备支出虽同比减少9%，但先进封装需求支撑划片机市场保持180亿美元规模，高端机型价格依然坚挺。

二、技术迭代重塑价格体系

激光隐形切割技术（Stealth Dicing）的普及显著改变定价逻辑。传统刀片式设备单价约80-150万美元，而配备紫外激光器的全自动划片机价格跃升至250-400万美元。2023年Disco推出的DFL7340机型采用多波长激光技术，切割速度提升40%，价格较前代机型提高18%。同时，智能化升级推高附加价值：集成AI视觉检测系统的机型溢价率达25%，支持12英寸碳化硅晶圆切割的设备价格是硅基设备的2.3倍。技术门槛导致市场呈金字塔结构，前三大厂商掌握85%的高端市场份额。

三、供应链重构影响成本结构

地缘政治加剧供应链本地化趋势，关键部件成本波动明显。2022年紫外激光模组因德国厂商交货周期延长，采购成本上涨30%，传导至设备端形成5%-7%的价格上浮。中国本土化进程加速，中电科45所研发的12英寸全自动划片机核心部件国产化率达75%，使同类产品价格比进口设备低40%。但高性能陶瓷主轴等精密部件仍依赖进口，制约完全成本优势。

四、政策驱动区域市场分化

中国半导体设备自主化政策催生新价格洼地。2023年政府设备采购补贴提升至30%，带动本土品牌市占率从15%升至28%。日企针对中国市场的定制机型价格下调10%-15%，韩国JOINS公司推出模块化设备降低维护成本。美国《芯片法案》限制条款则使对华出口设备附加15%-20%的技术许可费，变相推高进口成本。

五、未来趋势预判

短期（2024-2025）受AI芯片和HBM存储需求刺激，高端机型价格将维持3%-5%年涨幅；中期（2026-2028）随着3D封装技术成熟，多轴联动切割设备可能成为新增长点；长期看，量子芯片等新形态将催生颠覆性技术，设备价格体系面临重构。本土厂商若能在激光控制算法、精密温控等关键技术突破，有望打破现有价格垄断格局。

总体而言，晶圆划片机价格正从单一成本驱动转向技术溢价与区域定价并行的新阶段，设备商需在技术创新与供应链韧性间寻找平衡，而采购方则需根据工艺需求在设备性能与生命周期成本间做出权衡。

晶圆划片机：半导体制造的关键设备

在半导体制造流程中，晶圆划片机（Wafer Dicing Machine）是后道封装工艺中的核心设备之一，承担着将整片晶圆切割成独立芯片（Die）的关键任务。其技术水平和加工精度直接影响到芯片的良率、性能及封装效率。随着半导体行业向微型化、高集成度方向快速发展，晶圆划片机的重要性愈发凸显。

一、晶圆划片机的工作原理

晶圆划片机的主要功能是将完成前端电路制造的晶圆（Wafer）按芯片设计图案切割为独立的单元。其工作原理可概括为以下步骤：

1. 晶圆定位：通过高精度视觉系统识别晶圆表面的切割道（Scribe Line），并校准坐标。

2. 切割加工：采用超薄金刚石砂轮刀片或激光束，沿切割道进行高速精密切割。

3. 清洗与收集：去除切割产生的碎屑，并将芯片分离至载具中，进入后续封装环节。

二、设备的核心结构与技术特点

现代晶圆划片机通常由以下几个关键模块组成：

1. 切割主轴系统：

– 采用空气轴承或磁悬浮技术，转速可达数万转/分钟，确保切割过程的高稳定性。

– 配备纳米级进给系统，控制切割深度精度在±1微米以内。

2. 高精度运动平台：

– 多轴联动设计（X/Y/Z/θ轴），重复定位精度达±0.5微米。

– 具备自动补偿功能，消除振动和温度变化引起的误差。

3. 视觉对准系统：

– 基于CCD相机或红外成像技术，识别切割道位置并修正偏移。

– 支持复杂图案（如弯曲切割道）的智能路径规划。

4. 冷却与除尘系统：

– 纯水或去离子水冷却，防止切割热损伤晶圆。

– 真空吸附配合HEPA过滤，确保洁净度达到Class 1标准。

技术特点：

– 高精度：适应8英寸至12英寸晶圆，最小切割宽度可控制在15微米以下。

– 多材料兼容：支持硅（Si）、碳化硅（SiC）、砷化镓（GaAs）等硬脆材料的加工。

– 智能化控制：集成AI算法优化切割参数，实时监控刀具磨损并预警。

三、晶圆划片机的分类

根据切割原理，主要分为两类：

1. 砂轮划片机（Blade Dicing）

– 优势：成本较低，适用于大多数硅基材料。

– 局限：机械应力可能造成芯片边缘微裂纹，需优化刀片参数。

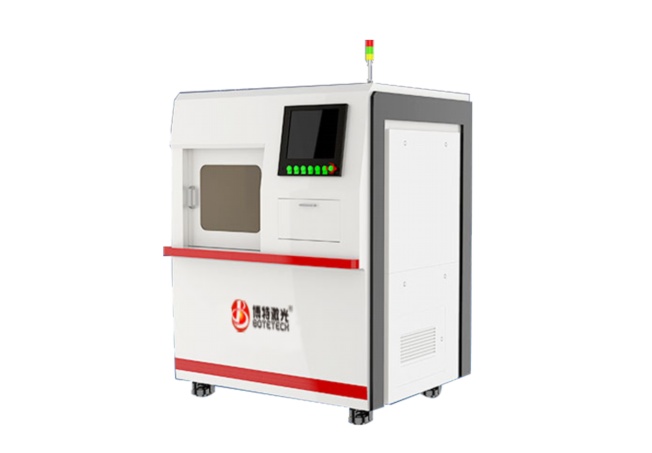

2. 激光划片机（Laser Dicing）

– 优势：非接触式加工，适用于超薄晶圆（<50μm）和敏感器件（如MEMS）。 - 技术升级：紫外/绿激光结合隐形切割（Stealth Dicing）技术，减少热影响区。 四、应用领域 晶圆划片机广泛应用于： - 集成电路：CPU、存储器、逻辑芯片的切割。 - 功率器件：IGBT、MOSFET等大尺寸芯片加工。 - 光电子器件：LED、激光二极管的分割。 - 先进封装：Fan-Out、3D堆叠等工艺中的晶圆级切割。 五、技术发展趋势 1. 更高效率：通过多主轴并行切割，提升产能至每小时数千片。 2. 复合工艺：激光+砂轮混合切割，兼顾效率与质量。 3. 智能化升级：整合物联网（IoT）实现远程监控与预测性维护。 4. 环保化设计：减少纯水消耗，开发干式切割技术。 结语 随着5G、人工智能和汽车电子需求的爆发，半导体器件正朝着更小线宽、更高集成度的方向演进。晶圆划片机作为芯片制造的“最后一刀”，其技术创新将持续推动行业突破物理极限。未来，集成化、智能化的划片解决方案将成为行业竞争的关键赛道。

晶元划片机：半导体制造的关键设备与技术演进

在半导体制造流程中，晶元划片机（Wafer Dicing Machine）是封装前段工艺的核心设备之一，其作用是将完成电路制造的整片晶圆切割成独立的芯片（Die）。随着芯片集成度的提升和尺寸的微型化，划片技术对切割精度、效率及良率的要求日益严苛，成为影响半导体产业发展的关键技术环节。
