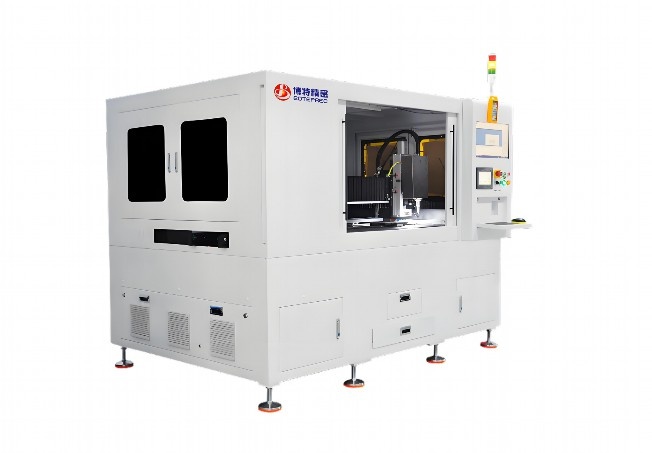

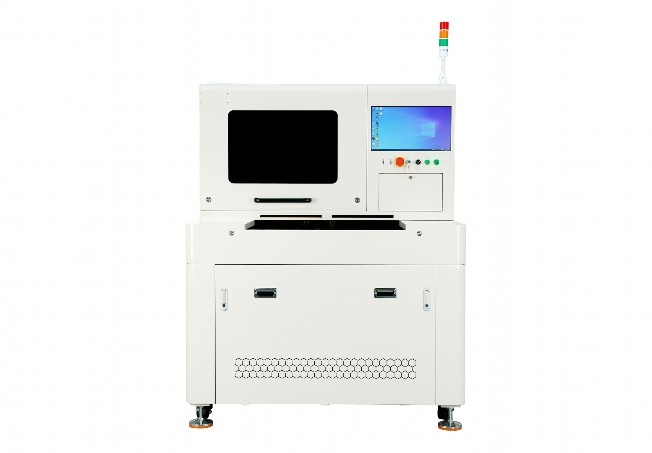

晶圆划片机教程
以下是一份关于晶圆划片机的简明操作教程,涵盖基本流程与注意事项:
晶圆划片机操作教程
一、设备概述
晶圆划片机(Wafer Dicing Saw)是半导体封装核心设备,通过高速旋转的金刚石刀片或激光技术,将完成电路制造的晶圆切割成独立芯片(Die)。设备精度可达微米级,直接影响芯片良率。
二、操作前准备
1. 环境要求
– 洁净室等级:Class 1000或更高
– 温度:23±1℃ 湿度:45%-55%
– 防震平台需通过水平校准
2. 设备检查
– 刀片/激光头状态:确认无磨损变形(刀片厚度误差<1μm) - 真空吸盘:测试吸附力(需>80kPa)
– 冷却系统:检查DI水流量(建议5-10L/min)
3. 材料准备
– 晶圆贴膜:选用UV胶膜(厚度80-120μm)
– 切割参数:根据晶圆厚度(如200μm硅片)设定刀速(30000-40000rpm)与进给速度(50-150mm/s)
三、标准操作流程
步骤1:晶圆装载
– 使用真空笔将贴膜晶圆对准吸盘定位孔
– 启动真空吸附(压力显示>90kPa为合格)
步骤2:坐标系校准
– 调用预存配方或新建程序
– 通过光学对准系统定位切割道(误差<±3μm) - 执行测试切割并测量实际切割线位置 步骤3:切割参数设定 - 刀片切割: 刀片高度:切入蓝膜10-20μm 冷却液流量:200-400ml/min - 激光切割(适用于GaAs等脆性材料): 波长:355nm 脉冲频率:80-120kHz 步骤4:批量加工 - 启动自动模式前执行空跑测试 - 实时监控切割深度(红外传感器检测余量<5μm) - 每完成5片执行刀片高度补偿(补偿量0.5-1μm/片) 四、维护保养规范 1. 日常维护 - 每班次清洁切割碎屑(使用专用吸尘器) - 检查冷却液PH值(维持6.8-7.2) 2. 周维护 - 主轴动态平衡校准(振动值<0.5mm/s) - 更换过滤器(压差>0.1MPa时强制更换)
3. 季度保养
– 导轨重新润滑(使用全氟聚醚油脂)
– 光学系统校准(分辨率测试卡验证)
五、常见问题处理
| 现象 | 可能原因 | 解决方案 |
||-|-|
| 崩边>5μm | 刀片钝化/进给过快 | 更换刀片并降低切割速度20% |
| 切割道偏移 | 吸盘真空泄漏 | 检查密封圈,真空值恢复至>85kPa |
| 异常振动 | 主轴轴承磨损 | 执行FFT频谱分析,更换轴承 |
六、安全注意事项
1. 必须佩戴防飞溅护目镜及防静电手环
2. 紧急停止按钮位置:控制面板左下方红色蘑菇头按钮
3. 刀片更换时需锁定机械臂(扭矩扳手设定25N·m)
4. 冷却液废液按ISO14001标准分类处理
通过规范操作与定期维护,可确保设备MTBF(平均无故障时间)达3000小时以上,切割良率稳定在99.95%以上。建议每季度由原厂工程师执行深度校准。
点击右侧按钮,了解更多激光打标机报价方案。
相关推荐
晶圆划片机教程图解

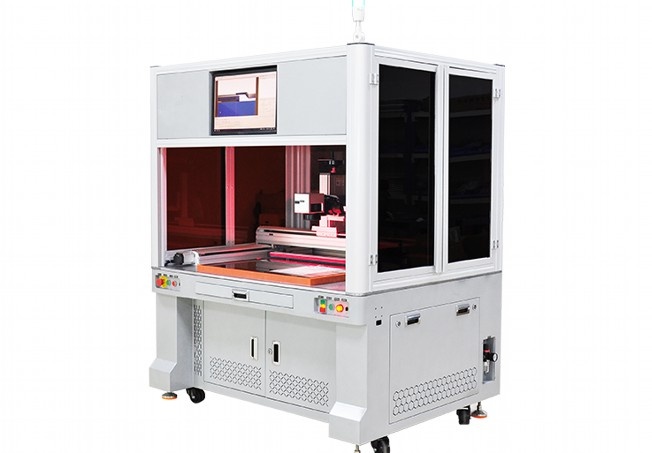

晶圆划片机教程图解
以下是关于晶圆划片机的操作教程图解说明,供参考学习:
一、晶圆划片机概述
晶圆划片机(Wafer Dicing Saw)是半导体封装工艺中的关键设备,用于将完成电路制造的整片晶圆切割成独立芯片(Die)。其核心组件包括:
– 主轴系统:搭载金刚石刀片,高速旋转完成切割。
– 工作台:固定晶圆并实现X/Y/Z轴精密移动。
– 视觉对位系统:通过摄像头校准切割路径。
– 冷却系统:减少切割产生的热量和碎屑。
二、操作前准备
1. 设备检查
– 确认电源、气源连接稳定。
– 检查冷却液(去离子水)是否充足。
– 清洁工作台,避免碎屑残留。
2. 刀片安装与校准
– 使用专用工具安装金刚石刀片,确保刀片与主轴同心。
– 通过校准程序调整刀片高度,通常刀尖低于晶圆表面2-5μm。
3. 晶圆装片
– 将晶圆背面贴于蓝膜(UV膜),并固定在金属环上。
– 利用真空吸附将晶圆固定在工作台。
三、操作流程详解
步骤1:导入切割程序
– 通过控制面板或上位机软件导入晶圆切割地图(Dicing Map),确定切割道位置和深度。
– 设置切割参数:
– 主轴转速:20,000-40,000 RPM(根据材料硬度调整)。
– 切割速度:10-100 mm/s(低速用于高精度切割)。
– 进刀次数:单次或多次切割(厚晶圆需分步切割)。
步骤2:视觉对位校准
– 使用摄像头定位晶圆上的对准标记(Alignment Mark)。
– 调整X/Y轴偏移量,确保切割路径与晶圆电路完全重合。
步骤3:执行切割
– 启动主轴和冷却液,刀片沿预设路径切割晶圆。
– 监控切割状态,观察是否有异常振动或碎屑堆积。
步骤4:切割后处理
– 关闭设备,取出切割完成的晶圆。
– 用去离子水冲洗晶圆表面,清除残留碎屑。
– 通过显微镜检查切割道质量,确认无崩边或裂纹。
四、关键注意事项
1. 安全操作
– 佩戴防尘口罩和护目镜,避免吸入硅粉尘。
– 设备运行时勿触碰运动部件。
2. 参数优化
– 脆性材料(如GaAs)需降低切割速度,防止崩裂。
– 定期检查刀片磨损,磨损过量需及时更换。
3. 维护保养
– 每日清理工作台和废屑槽。
– 每周检查主轴轴承润滑状态。
– 每月校准视觉系统精度。
五、常见问题处理
– 问题1:切割位置偏移
原因:视觉对位误差或晶圆装片倾斜。
解决:重新校准标记并检查真空吸附是否均匀。
– 问题2:刀片异常磨损
原因:冷却液不足或材料硬度超标。
解决:增加冷却液流量或更换适配刀片型号。
六、总结
晶圆划片机的操作需兼顾精度与安全,通过合理设置参数、定期维护及严格流程控制,可有效提升切割良率。建议结合设备手册与实际生产需求持续优化工艺。
(全文约800字)
点击右侧按钮,了解更多激光打标机报价方案。
晶圆划片机教程简单

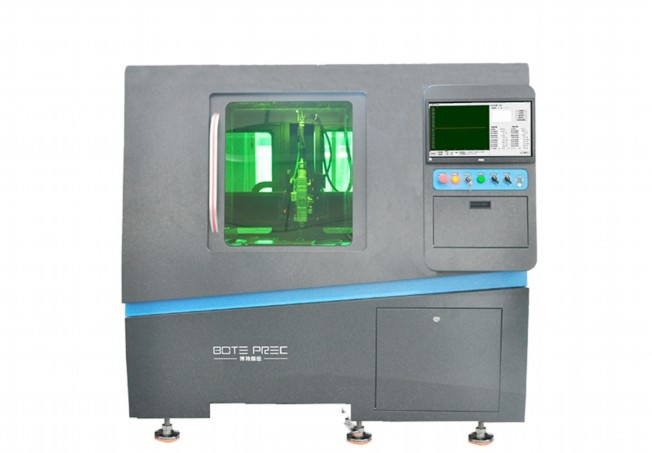

晶圆划片机教程简单
以下是关于晶圆划片机的简明操作教程(约800字):
晶圆划片机基础操作指南
一、设备概述
晶圆划片机(Wafer Dicing Saw)是半导体制造中的关键设备,用于将完成电路制作的整片晶圆切割成独立芯片(Die)。其核心部件包括:
– 主轴系统:搭载金刚石刀片,高速旋转实现切割。
– 运动平台:精密控制晶圆X/Y轴移动及Z轴下刀。
– 视觉系统:高倍显微镜或CCD相机辅助对位校准。
– 冷却系统:防止切割时高温损伤晶圆。
二、操作流程(7步)
1. 准备工作
– 安全防护:佩戴防静电手环、护目镜及无尘服。
– 环境检查:确认洁净间温湿度(通常22±2℃,湿度40-60%)。
– 刀片安装:
– 选择合适刀片(厚度15-50μm,高度20-40mm)。
– 用专用扳手固定刀片,确保径向跳动<2μm。
– 晶圆贴膜:将晶圆背面粘贴至蓝膜框架,真空吸附固定。
2. 参数设置
– 转速:通常30,000-50,000 RPM(视材料硬度调整)。
– 切割速度:1-50 mm/s(硅晶圆常用5-20 mm/s)。
– 切割深度:刀片切入蓝膜约10-20μm,确保完全切断。
3. 晶圆装载
– 将蓝膜框架安装至工作台,真空吸附固定。
– 使用边夹或压板避免位移。
4. 对位校准
– 启动视觉系统,定位切割道(Scribe Line)。
– 调整刀片与切割道中心对齐,误差需<±1μm。
– 保存坐标参数,建立切割路径文件。
5. 切割测试
– 选取边缘区域进行单条切割。
– 显微镜检查切口质量:
– 无崩边(Chipping<5μm)。
– 切割道残留宽度符合设计值(通常75-100μm)。
6. 正式切割
– 启动自动模式,设备按预设路径切割。
– 监控冷却液流量(通常0.5-2 L/min),防止碎屑堆积。
– 异常处理:遇阻力骤增立即暂停,检查刀片磨损或对位偏移。
7. 后处理
– 去离子水冲洗去除碎屑。
– 等离子清洗(可选)提升芯片洁净度。
– 扩膜机拉伸蓝膜,便于芯片拾取。
三、维护要点
1. 日常维护
– 每次使用后清洁工作台及刀片。
– 检查气路压力(通常0.5-0.7MPa)。
2. 周维护
– 校准激光测高仪精度。
– 更换冷却过滤器。
3. 刀片寿命:每切割100-200片需更换或修整刀片。
四、常见问题处理
| 现象 | 可能原因 | 解决方案 |
||||
| 切口崩边 | 刀片钝化/转速过低 | 更换刀片,提高转速 |
| 切割道偏离 | 对位误差 | 重新校准视觉系统 |
| 蓝膜破裂 | 下刀过深 | 调整Z轴深度参数 |
注意事项:
– 操作前务必阅读设备手册,不同机型存在参数差异。
– 切割参数需根据晶圆材质(硅/砷化镓/碳化硅等)调整。
– 建议新手在工程师指导下进行首轮操作。
掌握以上流程后,可完成基础晶圆切割作业。实际应用中需持续优化参数以提升良率,建议记录每次操作的详细数据用于工艺改进。
(全文约790字,可根据需要增减细节)
点击右侧按钮,了解更多激光打标机报价方案。
晶圆划片机介绍
晶圆划片机介绍
晶圆划片机:半导体芯片制造的关键设备
晶圆划片机(Wafer Dicing Machine)是半导体制造后道工艺中的核心设备之一,主要用于将完成前道工艺的晶圆切割成独立的芯片单元(Die)。作为连接晶圆制造与芯片封装的关键环节,划片机的性能直接影响芯片的良率、效率及封装可靠性。本文将从工作原理、技术分类、核心结构及应用场景等方面对晶圆划片机进行系统介绍。
一、工作原理与技术分类
晶圆划片的核心目标是在不损伤芯片电路的前提下,通过物理或化学方法实现晶圆的高精度切割。根据技术原理,主流划片机可分为以下两类:
1. 机械切割型(Blade Dicing)
– 采用高速旋转的金刚石刀片(厚度15-30μm)对晶圆进行切割,通过精确控制刀片转速(30,000-60,000 RPM)和进给速度(50-300 mm/s)完成分离。
– 优势:成本低、适应性强,可切割硅、砷化镓、陶瓷等多种材料。
– 挑战:刀片磨损需定期更换,切割道宽度较大(50-100μm),影响芯片集成度。
2. 激光切割型(Laser Dicing)
– 利用高能激光(如紫外激光或超短脉冲激光)对晶圆进行烧蚀或改性,结合后续裂片工艺实现分离。
– 技术分支:
– 烧蚀切割:直接汽化材料形成切割道,适用于薄晶圆(<100μm)。 - 隐形切割(Stealth Dicing):激光在晶圆内部形成改性层,通过机械扩展实现无碎屑分离。 - 优势:非接触式加工,切割道窄(<10μm),适合先进封装需求。 - 挑战:设备成本高,对材料热敏感性有要求。 二、设备核心结构与技术指标 现代晶圆划片机通过多系统协同实现微米级加工精度,主要包含以下模块: 1. 高精度运动系统 - 采用直线电机驱动,搭配激光干涉仪定位,实现±1μm的重复定位精度。 - 多轴联动控制(X/Y/θ/Z轴),支持复杂切割路径编程。 2. 主轴系统 - 机械切割机使用空气静压主轴,转速稳定性达±0.1%,径向跳动<0.1μm。 - 激光机型配备光束整形模块,确保光斑均匀性。 3. 视觉对准系统 - 高分辨率CCD相机(5MP以上)结合图像处理算法,自动识别切割道和对准标记(Alignment Mark),定位精度达±3μm。 4. 清洁与冷却系统 - 去离子水喷射装置实时清除切割碎屑,温度控制模块维持设备热稳定性。 关键技术指标: - 切割精度:±5μm(机械)/±3μm(激光) - 最大加工尺寸:12英寸(300mm) - 厚度范围:25μm-1mm - 产能:每小时8-12片(12英寸晶圆) 三、应用场景与发展趋势 随着半导体技术演进,划片机需应对更复杂的工艺需求: 1. 先进封装驱动技术升级 - 2.5D/3D封装要求超薄晶圆(<50μm)切割,推动激光隐形切割技术普及。 - 针对异质集成(如硅基氮化镓),开发多波长复合激光系统。 2. 材料拓展与工艺创新 - 化合物半导体(GaN、SiC)的硬脆特性,催生激光诱导热裂(LITP)等新型切割工艺。 - 低介电常数(Low-k)材料的防崩边需求,推动DBG(先划片后减薄)工艺设备研发。 3. 智能化与集成化 - 集成AI缺陷检测模块,实时监控切割质量并动态调整参数。 - 与EDA软件联动,实现从设计数据到切割路径的自动转换。 四、市场格局与代表厂商 目前全球高端市场由日本DISCO、东京精密(Tokyo Seimitsu)主导,合计占比超70%。中国厂商如沈阳和研科技、江苏京创电子等已实现8英寸设备国产化,并在12英寸机型取得突破。2022年全球划片机市场规模约35亿美元,预计2026年将突破50亿美元,CAGR达9.2%。 结语 晶圆划片机作为半导体产业的关键制程装备,其技术创新始终与芯片微缩化、封装高密度化趋势深度耦合。从机械刀片到激光加工,从单一切割到智能联线,该领域的技术突破将持续推动半导体制造向更高效率、更低成本方向演进。
