晶圆划片机有哪些
晶圆划片机:核心技术解析与主流设备盘点
在半导体制造流程中,晶圆划片机是后道工序的关键设备,其作用是将完成电路制作的整片晶圆切割成独立芯片。随着芯片集成度提升和晶圆薄化趋势,划片技术不断革新,设备种类日益多样化。以下从技术原理、设备分类及主流厂商产品维度进行系统梳理。
一、机械划片机:经典技术的持续优化
1. 金刚石刀片切割
通过高速旋转的金刚石刀片(转速达3-6万转/分钟)对晶圆进行物理切割,适用于硅、砷化镓等传统材料。Disco公司的DFD系列采用空气静压主轴,切割精度可达±5μm,配合冷却系统可减少热应力损伤。
2. 刀片类型演进
– 树脂结合型刀片:成本低但寿命短,用于教学或研发场景
– 金属烧结刀片:耐磨性强,适合量产线
– 电镀刀片:通过微米级金刚石颗粒均匀分布,实现超薄切割(刀身厚度15μm)
代表机型:东京精密ADT系列采用压力反馈系统,实时调节切割深度,在12英寸晶圆上实现芯片崩边小于7μm。

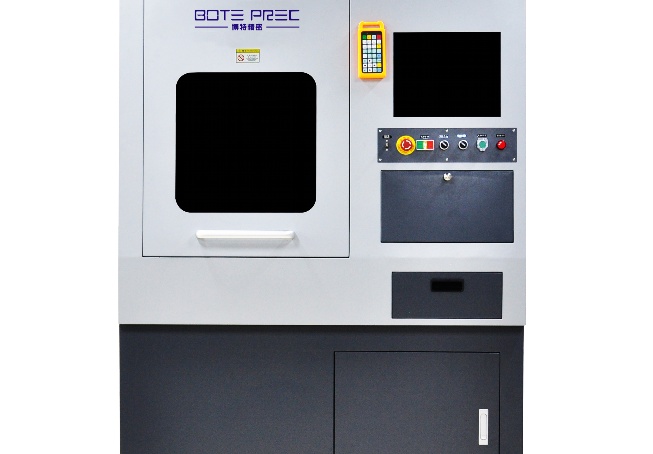

二、激光划片机:高精度切割新标杆
1. 烧蚀式激光切割
利用紫外激光(波长355nm)气化材料,适用于GaN、SiC等硬脆材料。美国应用材料公司的C200系统采用脉冲宽度<10ps的超快激光,热影响区控制在3μm以内。 2. 隐形切割(Stealth Dicing) 通过聚焦激光在晶圆内部形成改性层,结合扩膜工艺实现芯片分离。Disco的DFL7340设备采用多焦点扫描技术,切割速度达300mm/s,特别适合50μm以下超薄晶圆处理。 技术对比 | 参数 | 机械切割 | 烧蚀激光 | 隐形切割 | |-|-|-|-| | 切割道宽度 | 30μm | 15μm | 无切槽 | | 热影响区 | 5-10μm | 3-5μm | 无 | | 适用厚度 | >50μm | >30μm | 任意 |
三、等离子划片:新兴技术突破
针对2.5D/3D封装需求,Lam Research开发了基于反应离子刻蚀(RIE)的等离子划片技术。通过SF6/C4F8混合气体蚀刻硅通孔(TSV),实现深宽比10:1的垂直切割,精度达±0.25μm,已在存储芯片堆叠封装中应用。
四、主流厂商产品矩阵
1. Disco(日本)
– DFD6360:全自动机械划片机,支持300mm晶圆,配备IR摄像头实现图案识别定位
– DFL7340:隐形切割设备,支持50μm以下晶圆,产能提升40%
2. 东京精密(日本)
– ADT8310:搭载AI视觉系统,自动补偿切割路径偏移,良率达99.98%
3. 应用材料(美国)
– C200激光平台:集成8个激光头,支持多线程并行处理,UPH提升3倍
4. 华峰测控(中国)
– HSC-320:国产首台全自动激光划片机,采用355nm激光源,定位精度±2μm
五、技术发展趋势
1. 复合加工技术:Disco最新机型集成激光开槽与机械精切,在切割QFN封装时减少崩边
2. 智能监控系统:应用AI实时分析切割声音频谱,提前预警刀片损耗
3. 超薄晶圆处理:真空吸附+静电卡盘技术实现20μm晶圆无损伤传输
4. 绿色制造:水导激光技术(Water Jet Guided Laser)降低能耗30%
结语
当前晶圆划片设备呈现机械精密化、激光多元化的发展格局。在5G和AI芯片推动下,隐形切割与等离子技术渗透率持续提升,预计2025年激光划片机市场份额将超过40%。设备选型需综合考量材料特性、芯片厚度、产能需求及TCO成本,未来智能化、模块化设计将成为竞争焦点。
