超快皮秒激光切割机

超快皮秒激光切割机厂家的技术革新与行业引领

在精密制造领域，超快皮秒激光切割技术正以革命性的优势重塑产业标准。作为这一领域的核心设备供应商，专业厂家通过持续的技术突破与场景化创新，为半导体、新能源、生物医疗等高端行业提供高精度加工解决方案，推动中国智造向价值链顶端攀升。

一、技术原理：皮秒级加工的核心优势

超快皮秒激光切割机采用脉宽为皮秒（10⁻¹²秒）量级的脉冲激光，其能量释放时间仅为传统纳秒激光的千分之一。这种超短脉冲特性带来两大技术突破：

1.冷加工模式：在材料吸收光能转化为热能之前完成加工，热影响区（HAZ）小于1微米，避免传统激光导致的熔融、微裂纹等问题

2.非线性吸收效应：高峰值功率（可达GW级）使材料直接电离剥离，实现对各类硬脆材料（蓝宝石、陶瓷等）的原子级去除

某头部厂家通过自主研发的啁啾脉冲放大（CPA）技术，将平均功率提升至200W以上，同时保持光束质量M²<1.3，使加工效率较早期产品提升5倍。 二、厂家的核心竞争力构建 领先企业通过垂直整合研发体系建立技术护城河： -光源模块：自研光纤种子源结合固体放大技术，实现20-500μJ可调脉冲能量 -运动控制：纳米级直线电机平台搭配五轴联动系统，定位精度±0.5μm -智能工艺库：集成2000+种材料加工参数，支持AI实时监测等离子体光谱调整参数 以某上市企业为例，其建设的超净车间达到ISO14644-1Class5标准，关键光学部件在恒温恒湿环境下装配，确保设备MTBF（平均无故障时间）超过10万小时。 三、行业应用场景拓展 1.柔性OLED显示：在0.03mm超薄玻璃基板上切割异形孔，崩边<3μm 2.心血管支架：316L不锈钢管材切割后表面粗糙度Ra<0.8μm，减少后期抛光工序 3.芯片封装：硅通孔（TSV）加工深径比达20:1，孔径一致性±0.2μm 某动力电池龙头企业采用定制化皮秒激光系统后，极耳切割良率从92%提升至99.6%，产线节拍加快30%。 四、市场趋势与服务创新 随着《中国制造2025》对精密加工设备的政策支持，行业呈现两大发展动向： -模块化设计：推出即插即用型功能模块，支持客户根据产线需求自由组合切割、钻孔、表面处理等功能 -数字服务生态：搭建IoT远程运维平台，实现设备状态实时监控、工艺参数云端优化，某厂家通过AR远程指导将客户故障排除时间缩短80% 前瞻产业研究院数据显示，2023年中国超快激光设备市场规模达68亿元，年复合增长率超35%，其中本土品牌市占率已突破45%。 结语 在制造业智能化转型的浪潮中，具备核心技术的皮秒激光设备厂商正在构建从工艺开发、设备制造到技术服务的完整价值链。随着3D集成芯片、微型传感器等新兴领域的需求爆发，持续深耕基础研究、提升场景化创新能力的厂家，将在全球高端装备竞争中占据战略高地。未来三年，行业或将见证皮秒激光加工单元与工业机器人、AI质检系统的深度集成，推动无人化精密智造新纪元的到来。

皮秒激光切割机：超短脉冲技术的精密加工革命

一、定义与基本原理

皮秒激光切割机是一种基于超短脉冲激光技术的先进加工设备，其核心特征在于激光脉冲持续时间达到皮秒级（1皮秒=10⁻¹²秒）。相比传统纳秒激光（10⁻⁹秒），皮秒激光的脉冲宽度缩短了千倍以上，这一特性使其在精密加工领域展现出显著优势。其工作原理是通过高能量密度的超短脉冲激光瞬间作用于材料表面，通过光热或光化学效应直接剥离材料，而非依赖长时间热传导，从而大幅减少热影响区域。

二、核心技术优势

1.冷加工特性

传统长脉冲激光在加工时会产生大量热能，导致材料熔化、气化甚至碳化，易引发边缘裂纹或热变形。而皮秒激光的脉冲时间极短，能量在材料吸收后迅速消散，几乎不产生热扩散，实现“冷加工”，尤其适用于脆性材料（如玻璃、蓝宝石）和高精度元件的无损伤切割。

2.亚微米级加工精度

皮秒激光的聚焦光斑直径可小于10微米，配合高精度运动控制系统，能实现微米甚至亚微米级别的切割精度。例如，在半导体芯片制造中，可精准切割硅晶圆而不损伤周围电路。

3.广泛材料适应性

无论是金属、陶瓷、聚合物，还是复合材料，皮秒激光均可通过调整参数（如波长、脉冲能量）实现高效加工。例如，在医疗领域，可切割钛合金骨科植入物，同时保持生物相容性；在消费电子领域，用于加工OLED屏幕的柔性聚合物基板。

4.高效加工能力

皮秒激光的高重复频率（可达MHz级别）与快速扫描技术结合，可在短时间内完成复杂图案加工。例如，光伏产业中，单台设备每小时可加工数千片太阳能电池的导电线路。

三、典型应用领域

1.半导体与微电子制造

用于晶圆划片、芯片封装、MEMS器件加工，避免传统机械切割导致的微裂纹问题。

2.显示面板行业

切割OLED、Mini-LED屏幕的透明导电膜（ITO），精度可达±2μm，显著提升良品率。

3.医疗器械生产

加工心血管支架、手术刀片等微型金属部件，确保边缘光滑无毛刺，减少术后感染风险。

4.新能源领域

在锂电极片、燃料电池双极板上进行微孔加工，提高能源转换效率。

5.航空航天

切割碳纤维复合材料机身部件，避免分层问题，满足轻量化与强度双重需求。

四、与传统激光切割的对比

|参数|皮秒激光|纳秒激光|

|-|||

|脉冲宽度|10⁻¹²秒级|10⁻⁹秒级|

|热影响区|<5μm|50-200μm| |加工精度|±1μm|±10μm| |适用材料|所有硬脆/高反射材料|金属、部分非金属| |设备成本|较高|较低| 五、设备组成与技术难点 皮秒激光切割系统主要由以下模块构成： -超快激光器：核心光源，需稳定输出高能量皮秒脉冲，通常采用光纤或固体激光技术。 -光束整形系统：通过扩束镜、振镜等调控光斑形状与扫描路径。 -运动平台：高精度直线电机或气浮平台，定位精度达0.1μm。 -实时监测系统：CCD视觉定位与光谱分析，实现加工过程闭环控制。 技术挑战包括激光器稳定性维护、加工参数优化（如脉冲重叠率）、以及针对不同材料的工艺数据库构建。 六、发展趋势与展望 随着飞秒激光技术（10⁻¹⁵秒）的成熟，皮秒激光设备正朝更高功率（>100W）、多波长协同（紫外/绿光/红外）方向发展。同时，与AI算法的结合可实现自适应加工，进一步提升效率。据市场研究机构预测，2025年全球超快激光加工市场规模将突破50亿美元，其中皮秒技术占据主导份额。

结语

皮秒激光切割机凭借其“超快、超精、超柔”的特性，正在重塑高端制造业的加工范式。随着成本下降与工艺标准化，未来有望从航空航天、医疗等高端领域向消费电子、汽车等产业渗透，成为精密制造的核心装备之一。

皮秒激光切割机的材料适用性及应用领域

皮秒激光切割机凭借其超短脉冲（1皮秒=10⁻¹²秒）和高峰值功率特性，在精密加工领域展现出独特优势。其通过“冷加工”机制实现材料去除，几乎无热影响区，可处理传统激光难以加工的材料。以下详述其适用材料及典型应用：

一、金属材料

1.不锈钢与合金

适用于切割超薄不锈钢片（0.1-1mm），用于精密电子元件、医疗器械（如心脏支架）。皮秒激光可避免传统切割导致的边缘氧化，保持材料抗腐蚀性。

2.高反射金属（铜、铝）

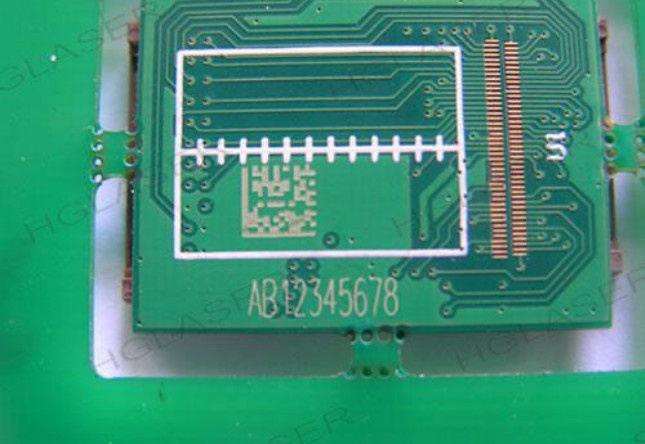

传统连续激光易被反射损耗能量，而皮秒脉冲的瞬时高功率可突破反射屏障，实现微米级电路板铜箔切割，应用于5G天线等高频器件。

3.难熔金属（钨、钼）

在半导体封装中切割钨探针，精度达±2μm，保障芯片测试稳定性。

二、半导体与光电材料

1.硅基材料

晶圆划片与芯片切割时，皮秒激光可减少微裂纹，提升良品率。例如切割120μm厚硅晶圆，崩边<5μm。 2.化合物半导体（GaN、GaAs） 用于LED芯片和射频器件加工，避免热应力导致的晶格损伤，切割速度可达200mm/s。 3.透明导电材料（ITO玻璃） 在触控面板制造中实现无碎屑切割，线宽精度达10μm，优于传统蚀刻工艺。 三、脆性非金属材料 1.玻璃与蓝宝石 手机盖板玻璃切割厚度可达0.3-6mm，崩边小于20μm。蓝宝石手表镜片切割采用多焦点技术，成品率超99%。 2.陶瓷（Al₂O₃、ZrO₂） 切割多层陶瓷电容器（MLCC）时，断面平整度达Ra<0.5μm，避免介电层开裂。 3.金刚石与立方氮化硼 超硬刀具刃口精密成形，切割线宽达15μm，较机械加工效率提升5倍。 四、高分子与复合材料 1.柔性电路板（PI膜） 50μm厚聚酰亚胺膜切割无碳化，配合视觉定位系统，精度±10μm。 2.医疗聚合物（PEEK、PTFE） 心血管支架切割表面光滑度达Ra0.8μm，减少血栓风险。 3.碳纤维复合材料 航空航天部件加工时，热影响区<30μm，保留纤维力学性能。 五、特种功能材料 1.形状记忆合金（镍钛诺） 医疗支架切割后无需二次抛光，相变温度偏差<1℃。 2.超导材料（YBCO） 低温超导薄膜图案化加工，临界电流密度保持率>95%。

3.生物降解材料（PLA）

可吸收缝合线微孔加工，孔径一致性达±2μm。

六、应用场景扩展

-新能源领域：锂电池极耳切割（铜铝叠片）速度达300片/分钟，毛刺<5μm。 -显示技术：OLED柔性屏激光剥离（LLO）工艺，剥离效率提升40%。 -光子芯片：铌酸锂波导加工侧壁垂直度>89°，光损耗降低至0.1dB/cm。

技术优势总结

皮秒激光切割机的材料普适性源于其物理作用机制的突破：

-能量密度：10¹³W/cm²的瞬时功率实现非热熔性去除

-加工精度：亚微米级焦点控制（最小光斑直径1μm）

-适应性：通过波长可选（红外/绿光/紫外）匹配不同材料吸收谱

随着超快激光器成本下降（年均降幅15%），该技术正从高端制造向消费电子、新能源等领域快速渗透，推动精密加工进入“微损伤”时代。
