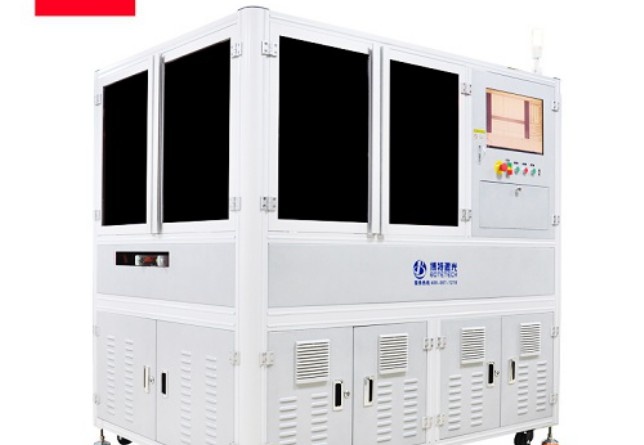

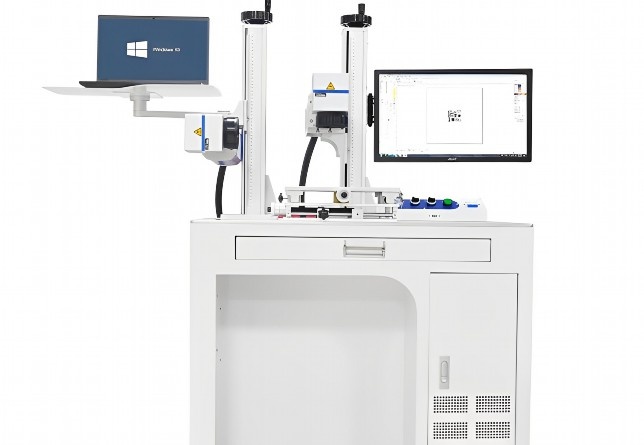

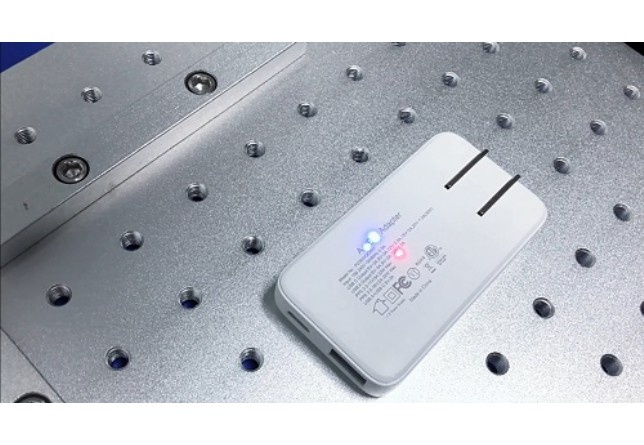

敞开式皮秒激光切割机

皮秒激光切割机是一种基于超短脉冲激光技术的高精度加工设备，其核心特点在于激光脉冲的持续时间达到皮秒（1皮秒=10⁻¹²秒）级别。这种极短的脉冲宽度使其在微纳加工领域展现出显著优势，尤其适用于脆性材料、半导体、透明介质等传统加工方式难以处理的高精度场景。以下从技术原理、应用领域、优势特点及发展趋势等方面进行系统解析。

一、技术原理

皮秒激光切割机的工作原理基于“冷加工”机制。其激光器通过锁模技术产生脉宽为皮秒级的超短脉冲，单个脉冲能量在极短时间内集中释放，形成高达GW/cm²量级的峰值功率密度。当这种高能光束聚焦于材料表面时，光子能量被材料电子瞬间吸收，直接破坏原子/分子间的化学键，使材料通过非热熔性蒸发（如光解离、库仑爆炸等）方式被去除，几乎不产生热影响区（HAZ）。相比纳秒激光的热积累效应，皮秒激光实现了真正的“冷加工”，避免了材料熔融、微裂纹等热损伤。

二、核心结构

1.皮秒激光源：采用掺镱光纤或碟片激光器，通过非线性偏振旋转（NPR）等技术实现脉冲压缩，确保稳定的皮秒级脉冲输出。

2.光束整形系统：包含扩束镜、扫描振镜和F-theta透镜，可将光束聚焦至微米级光斑（通常10-30μm），实现亚微米级加工精度。

3.运动控制平台：高精度直线电机或气浮平台，定位精度达±1μm，配合闭环反馈系统确保加工一致性。

4.辅助系统：实时监测的CCD视觉定位、吹气除尘装置及自适应冷却系统，保障长时间稳定运行。

三、应用领域

1.消费电子：全面屏手机的超窄边玻璃切割（崩边<5μm）、OLED柔性基板微孔加工（孔径公差±2μm）。 2.新能源：光伏PERC电池的激光掺杂（效率提升0.5%）、燃料电池金属双极板流道加工（粗糙度Ra<0.8μm）。 3.半导体：晶圆隐形切割（切割道宽度15μm）、IC封装中的硅通孔（TSV）制备（深宽比10:1）。 4.医疗器械：心血管支架的316L不锈钢精密切割（切缝宽度25μm）、人工晶体表面微结构加工。 5.科研领域：超材料微结构制备（特征尺寸100nm）、光子晶体光纤端面处理。 四、技术优势 1.加工精度：热影响区小于2μm，可实现5μm以下的精细特征加工。 2.材料普适性：可加工蓝宝石（阈值通量3.5J/cm²）、氮化硅（烧蚀阈值5.2J/cm²）等超硬材料。 3.工艺质量：切割边缘粗糙度达Ra0.1μm，无需二次抛光。 4.生产效率：扫描速度可达10m/s，配合多光束并行加工技术，产能提升5-8倍。 5.环保性：无化学蚀刻污染，符合RoHS2.0标准。 五、技术挑战与发展 当前技术瓶颈包括： -成本控制：飞秒光纤种子源、啁啾脉冲放大系统等核心部件依赖进口，设备成本约300-500万元。 -工艺优化：需建立材料-参数数据库，如加工硅时脉冲重叠率需控制在80%-85%以避免微裂纹。 -系统稳定性：长期运行时需维持光束质量M²<1.3，功率波动<±2%。 未来发展趋势呈现： 1.功率提升：从50W级向500W级发展，结合Burst模式提升加工效率。 2.智能化：集成机器学习算法，实现加工参数的实时自适应调整。 3.复合加工：与飞秒激光协同工作，兼顾效率与精度（如飞秒粗加工+皮秒精修）。 4.产业渗透：在MiniLED巨量转移、量子芯片制造等新兴领域加速应用。 随着"工业4.0"对精密制造的更高要求，皮秒激光切割机正从实验室走向规模化生产。其非接触、无耗材的加工特性，在5G通信器件、AR/VR微显示等前沿领域展现出不可替代性，预计全球市场规模将在2025年突破25亿美元，成为先进制造的核心装备之一。

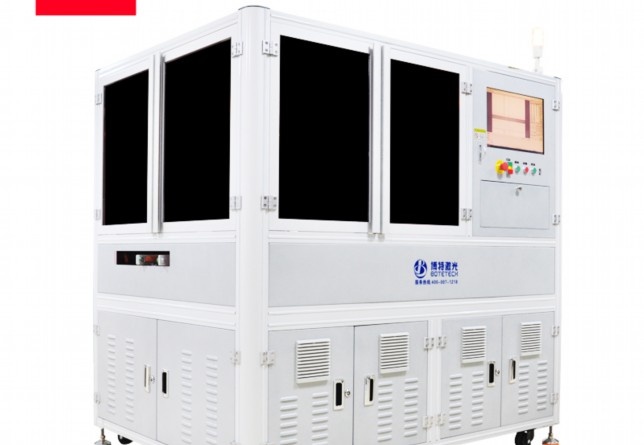

皮秒激光玻璃切割设备：精密制造的技术革新

在高端制造领域，玻璃材料的精密加工一直是技术难点。传统机械切割工艺易导致玻璃崩边、微裂纹等问题，而普通激光切割则因热效应影响加工质量。随着超快激光技术的发展，皮秒激光玻璃切割设备应运而生，凭借其“冷加工”特性，为脆性材料加工开辟了新路径，成为电子、光学、医疗等产业升级的关键工具。

一、技术原理：超短脉冲的“冷加工”优势

皮秒激光（1皮秒=10⁻¹²秒）是一种脉宽极短、峰值功率极高的超快激光。其切割玻璃的核心原理在于通过非线性吸收效应直接破坏材料化学键，而非依赖热累积。当激光聚焦于玻璃表面时，高能量密度使电子瞬间脱离原子束缚，形成等离子体并引发材料剥离。由于脉冲持续时间极短，能量来不及以热能形式扩散，从而避免了热应力导致的裂纹或变形，实现真正的“冷加工”。

以智能手机盖板玻璃切割为例，皮秒激光可在厚度0.5mm的康宁大猩猩玻璃上实现3μm以下的切缝宽度，边缘粗糙度Ra<0.5μm，完全满足OLED屏模组装配的精度要求。这种加工质量是传统CNC机械切割（切缝约50μm）或纳秒激光（热影响区>20μm）难以企及的。

二、技术突破：从参数优化到系统集成

现代皮秒激光切割设备已形成完整技术体系：

1.光源创新：采用光纤/固体混合放大技术，实现>100W平均功率、单脉冲能量>1mJ的稳定输出，重复频率可达MHz级。例如相干公司的HyperRapidNXT系列，在1064nm波长下脉冲能量达2mJ，加工效率提升3倍。

2.运动控制：直线电机+光栅尺闭环系统定位精度±1μm，配合振镜扫描速度达4m/s，支持复杂轮廓一次性成形。德龙激光的DLC-FC系列设备可加工最小R0.1mm的圆角。

3.智能检测：集成CCD视觉定位与共焦测距系统，自动补偿玻璃厚度公差（±0.05mm），良品率提升至99.8%。

这些技术进步使得设备加工效率从早期的5mm/s提升至当前300mm/s，加工成本降低60%以上。在车载曲面玻璃加工中，皮秒激光设备可处理曲率半径R≥50mm的3D玻璃，突破传统工艺的造型限制。

三、行业应用：从消费电子到新兴领域

-消费电子：全面屏手机的超窄边框加工要求切割路径距边缘仅0.3mm，皮秒激光在小米MIXFold3折叠屏生产中实现零崩边切割，良品率从85%提升至98%。

-新能源：光伏异质结电池的1.6mm超薄玻璃基板，采用皮秒激光双面划线技术，断裂强度保持率>95%，碎片率<0.1%。 -医疗科技：微流控芯片的50μm微通道加工中，皮秒激光保证通道壁面垂直度>89°，避免细胞培养时的流体湍流。

据LaserFocusWorld统计，2023年全球皮秒激光加工设备市场规模达12.7亿美元，其中玻璃加工占比超40%。中国作为最大应用市场，本土品牌如华工激光、博特激光已占据55%市场份额，设备价格从2018年的350万元/台下降至当前180万元/台，加速了技术普及。

四、未来趋势：智能化与工艺融合

前沿发展呈现两大方向：一是开发2μm中红外皮秒激光，提升石英玻璃等特殊材料的吸收率；二是集成AI实时调控系统，通过机器学习动态优化脉冲串参数（BurstMode），在加工异形孔洞时效率可再提升40%。日本滨松光子最新发布的HPE-FX1设备已实现自动识别材料缺陷并调整加工路径的功能。

随着AR眼镜、柔性传感器等新兴产品对超薄异形玻璃的需求激增，皮秒激光切割设备正从单一加工工具向智能化制造单元演进。这项技术不仅改写了玻璃加工的传统范式，更成为精密制造向亚微米时代迈进的核心驱动力。在工业4.0的浪潮下，其技术溢出效应将重塑整个脆性材料加工产业链。

皮秒激光切割技术凭借其超短脉冲、高峰值功率和冷加工特性，在精密制造领域展现出无可替代的优势。以下从材料类型、行业应用及技术原理三个维度，系统解析其加工能力：

一、材料加工适用性分析

（一）金属材料体系

1.高反射金属：铜（导电率58MS/m）、金（导热率318W/mK）等材料传统加工易产生热损伤，皮秒激光的7-10ps脉冲持续时间可突破等离子体屏蔽效应，实现50μm以下微孔加工

2.特种合金：镍基高温合金（Inconel718熔点1300℃）的加工中，热影响区可控制在＜5μm，表面粗糙度Ra＜0.8μm

3.超薄金属箔：30μm不锈钢箔片切割时，边缘锥度＜0.5°，定位精度±1μm

（二）半导体及光电材料

1.晶圆加工：蓝宝石（莫氏硬度9）切割速度达200mm/s，崩边尺寸＜2μm

2.透明材料：石英玻璃（透光率92%）采用非线性吸收机制，实现内部改性切割

3.光电薄膜：ITO薄膜（电阻10Ω/□）加工时电阻变化率＜3%

（三）高分子复合材料

1.医用聚合物：聚酰亚胺（热分解温度500℃）切割缝宽15μm，无炭化现象

2.纤维增强材料：碳纤维复合材料（抗拉强度3.5GPa）加工热影响区＜10μm

二、跨行业应用实例

（一）消费电子领域

1.柔性电路板：50μm聚酰亚胺基材FPC切割，公差±3μm

2.OLED显示模块：0.3mm玻璃基板异形切割，崩边＜5μm

（二）医疗器械制造

1.心血管支架：钴铬合金（屈服强度450MPa）管材切割，壁厚100μm切割精度±2μm

2.微流控芯片：PMMA材料通道加工宽度20μm，Ra0.2μm

（三）新能源产业

1.锂电集流体：8μm铜箔极耳切割，毛刺高度＜3μm

2.光伏电池：PERC电池150μm硅片开槽，效率损失＜0.2%

三、技术参数对比

与传统纳秒激光对比：

|参数|皮秒激光|纳秒激光|

||-|-|

|热影响区|＜5μm|50-100μm|

|切割速度|500mm/s|200mm/s|

|最小特征尺寸|10μm|50μm|

|表面粗糙度|Ra0.3μm|Ra1.5μm|

四、发展趋势

随着1MHz以上高重复频率技术和3D动态聚焦系统的发展，加工效率提升300%的同时，可实现±0.5μm的曲面跟踪精度。双光束干涉技术使超衍射极限加工（＜λ/4）成为可能，推动纳米级结构制造发展。

当前技术局限主要体现于高厚度材料（＞5mm）加工效率较低，以及特殊合金的工艺开发周期较长。但随着飞秒-皮秒混合光源技术的成熟，预计2025年将突破10mm铝合金的高效精密切割瓶颈。

这种超快激光加工技术正在重塑现代制造范式，为5G通信器件、仿生医疗设备等新兴领域提供核心工艺支持，推动制造业向微纳尺度、智能化方向持续演进。
