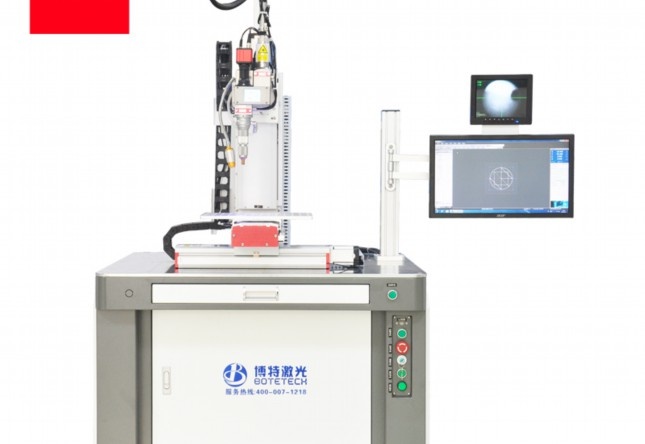

100寸皮秒激光切割机

皮秒激光切割机是一种基于超快激光技术的精密加工设备，其脉冲持续时间在皮秒（1皮秒=10⁻¹²秒）级别。这种极短的脉冲时间使得激光能量在材料吸收后迅速释放，显著减少了热扩散效应，从而实现“冷加工”效果。这一特性使其能够处理传统激光难以加工的高硬度、高脆性或高反射性材料，同时保持边缘的高精度和低损伤。以下将详细探讨皮秒激光切割机适用的材料类型及其应用领域。

一、金属材料

皮秒激光尤其擅长切割高反射性金属，如金、银、铜等。传统连续激光或长脉冲激光在加工这些材料时，大部分能量会被反射，导致效率低下甚至设备损伤。而皮秒激光通过极高的峰值功率（通常可达GW级）瞬间击穿材料表面，形成等离子体，从而实现对金属的精密切割。例如，在电子行业中，皮秒激光用于加工手机内部的铜箔电路和柔性印刷电路板（FPCB），切口宽度可控制在10微米以内。此外，钛合金、不锈钢等难熔金属也适用于医疗植入物（如心脏支架）的切割，其无毛刺的特性减少了术后感染风险。

二、脆性材料

1.玻璃与蓝宝石：手机屏幕玻璃、摄像头保护盖板等对切割精度要求极高，传统机械切割易产生微裂纹。皮秒激光通过非线性吸收直接在材料内部形成改质层，实现无崩边切割。苹果手机的蓝宝石Home键便采用了此技术。

2.陶瓷材料：多层陶瓷电容器（MLCC）、智能穿戴设备外壳等陶瓷元件，利用皮秒激光可避免分层或开裂问题，尤其适合加工氧化铝、氮化铝等工程陶瓷。

三、半导体与光学材料

硅、砷化镓等半导体晶圆在芯片制造中需要高精度划片，皮秒激光的热影响区小于1微米，避免了晶格损伤。此外，红外材料如氟化钙、硫系玻璃常用于光学透镜，皮秒激光可在不改变透光率的前提下完成异形切割。

四、有机与高分子材料

1.医疗聚合物：血管支架常用的聚乳酸（PLLA）、药物涂层等生物可降解材料，对热敏感，皮秒激光的冷加工特性可保持材料化学稳定性。

2.显示材料：OLED柔性屏的聚酰亚胺（PI）基板，切割时需避免黄化，皮秒激光通过调整波长（如绿光或紫外）实现无碳化加工。

五、复合材料

碳纤维增强复合材料（CFRP）广泛应用于航空航天领域，传统加工易出现纤维拉丝。皮秒激光可同步切断树脂基体和碳纤维，切口粗糙度低于Ra1.6μm。例如，飞机机翼的CFRP蒙皮切割效率可达20mm/s，且无分层缺陷。

六、特殊应用材料

-透明导电膜（ITO）：用于触摸屏的ITO薄膜，皮秒紫外激光（355nm）可选择性烧蚀导电层而不损伤PET基底。

-金刚石：通过多光子吸收效应，皮秒激光可加工CVD金刚石热沉片，用于5G芯片散热。

技术局限与注意事项

尽管适用材料广泛，皮秒激光对厚度超过3mm的金属切割效率较低，此时需配合纳秒激光进行粗加工。此外，某些含卤素的高分子材料（如PVC）在紫外激光作用下可能释放有毒气体，需配备废气处理系统。

行业应用全景

-消费电子：全面屏手机异形切割、TWS耳机陶瓷天线雕刻。

-新能源：动力电池极耳切割，加工速度达200mm/s，极片无熔渣。

-光子学：光子晶体光纤端面加工，表面粗糙度<0.1μm。 随着超快激光器成本下降（价格年均降幅约15%），皮秒技术正从高端制造向汽车电子、光伏等领域渗透。未来，结合光束整形与实时监测技术，其材料适应性将进一步扩展，推动精密制造向亚微米时代迈进。

皮秒激光切割机：原理、特点与应用解析

一、什么是皮秒激光切割机？

皮秒激光切割机是一种基于超短脉冲激光技术的精密加工设备，其核心特点是激光脉冲的持续时间（脉冲宽度）达到皮秒（1皮秒=10⁻¹²秒）级别。与传统激光切割技术相比，这种极短的脉冲时间使得激光能量能够在瞬间释放，从而实现“冷加工”效果，即在材料加工过程中几乎不产生热影响区（HAZ）。这一特性使其在高精度、高要求的微细加工领域具有显著优势。

二、工作原理与技术特点

1.超短脉冲技术

皮秒激光器的核心在于通过锁模技术或非线性放大技术生成超短脉冲。其脉冲能量在极短时间内集中释放，峰值功率可达吉瓦（GW）甚至太瓦（TW）量级。当这种高能脉冲作用于材料表面时，光子能量被材料吸收并直接破坏化学键，使材料以气化或等离子体形式瞬间脱离，而非通过热传导熔化，从而减少对周围材料的损伤。

2.冷加工优势

传统激光切割（如纳秒激光）因脉冲较长，热量会扩散到材料周围，导致边缘碳化或微裂纹。而皮秒激光的短脉冲特性可显著抑制热效应，适用于脆性材料（如玻璃、蓝宝石）、热敏感材料（如聚合物薄膜）和高反射材料（如铜、金）的加工。

3.高精度与灵活性

皮秒激光的聚焦光斑直径可控制在微米级（通常为10-50μm），结合高精度运动平台，能实现微米级切割、钻孔和表面结构化。此外，通过调节脉冲能量、重复频率（通常1kHz-1MHz）和扫描路径，可适应不同材料的加工需求。

三、核心组成与关键技术

1.激光器

皮秒激光器多采用固态激光技术（如Nd:YAG、Yb-doped光纤），通过种子源振荡和放大器链生成高能脉冲。部分设备还配备可调波长模块（如绿光、紫外），以适配材料吸收特性。

2.光束控制系统

包括振镜扫描系统、动态聚焦模块和五轴运动平台，确保光束精准定位。先进的设备还集成实时监测系统（如CCD视觉定位、等离子体光谱分析），实现加工过程闭环控制。

3.辅助系统

为提升加工效率与质量，设备可能配备气体喷射装置（如辅助切割的惰性气体）、除尘系统和温控模块，以维持加工环境稳定。

四、应用领域

1.半导体与电子制造

-晶圆切割：用于硅、碳化硅（SiC）等脆性材料的无损伤划片。

-FPC加工：精准切割柔性电路板（如PI膜），避免铜箔翘曲。

-OLED屏修复：清除像素缺陷而不损伤周围结构。

2.医疗与生物工程

-心血管支架雕刻：在镁合金或可降解聚合物上加工微孔。

-手术刀片微结构处理：提升刃口锋利度与抗菌性。

3.新能源领域

-锂电池极片加工：极耳切割时避免毛刺引发短路。

-光伏电池划线：在PERC电池背面开槽，减少效率损失。

4.精密器械与科研

-硬质合金刀具微纹路加工：提升润滑性能。

-超材料制备：在金属表面制造亚波长结构以实现特异光学特性。

五、技术参数与选型要点

1.关键指标

-脉冲宽度：通常在1-10ps范围内，更短脉冲（如飞秒级）成本更高。

-平均功率：50W-200W，高功率机型适合量产。

-波长：常见1064nm（红外），紫外（355nm）适合高吸收材料。

2.选型考量

-材料适配性：金属加工需高脉冲能量，非金属可能需短波长。

-加工效率：高重复频率（如1MHz）提升吞吐量，但可能牺牲单脉冲能量。

-系统集成度：是否需要与自动化生产线（如机械臂）兼容。

六、发展趋势

1.成本优化：随着光纤激光技术成熟，设备价格逐步下探。

2.智能化升级：AI算法融入工艺数据库，实现参数自动优化。

3.混合加工：与纳秒激光或机械加工结合，平衡效率与精度。

结语

皮秒激光切割机凭借其非接触、无热损和高灵活性的特点，已成为精密制造领域的革命性工具。随着5G、物联网和新能源产业的快速发展，其在微电子、医疗植入物等高端领域的应用将持续扩展，推动制造业向更精细化、智能化方向迈进。

以下是关于皮秒切割机价格及选购要素的详细分析，内容约800字：

皮秒切割机价格分析及选购指南

皮秒切割机（皮秒激光切割设备）作为高精度加工领域的尖端工具，其价格受技术参数、品牌定位、应用场景等多重因素影响。本文将从市场价格区间、核心成本构成、选购建议及行业趋势等方面展开分析，为用户提供全面的参考。

一、皮秒切割机的市场价格范围

目前市场上皮秒切割机的价格跨度较大，主要分为以下三档：

1.经济型国产设备：80万元-200万元人民币

代表品牌：博特激光、华工激光等国内厂商。

特点：采用国产激光器，功率较低（通常10W-30W），适用于金属薄片、陶瓷等常规材料的微加工，适合中小型企业或科研机构入门使用。

2.中高端进口设备：300万元-800万元人民币

代表品牌：德国通快（TRUMPF）、美国相干（Coherent）、日本滨松（Hamamatsu）。

特点：搭载进口光纤/固体激光器，功率可达50W-100W，配备高精度运动控制系统，适用于OLED屏、半导体晶圆等高附加值产品加工。

3.超精密工业级系统：1000万元以上

应用领域：航空航天精密部件、医疗支架等超微米级加工。

特点：定制化解决方案，集成在线检测、自动化上下料系统，激光脉宽可压缩至<1ps，重复频率达MHz级别。 二、影响价格的五大核心因素 1.激光器性能 -脉宽：皮秒（10⁻¹²秒）与飞秒（10⁻¹⁵秒）设备的价差可达2-3倍。 -功率：30W设备价格约为50W机型的60%-70%。 -波长：紫外（355nm）机型比红外（1064nm）贵约40%，因其更适用于脆性材料加工。 2.运动控制系统 -普通丝杠导轨系统成本约5-10万元，而空气轴承直线电机平台价格可达30万元以上，定位精度从±5μm提升至±0.5μm。 3.品牌溢价 -进口设备通常比同参数国产机型贵50%-100%，主要源于技术专利、稳定性及售后服务。 4.附加功能模块 -视觉定位系统：增加20-50万元成本。 -环境控制系统（恒温/除尘）：约15-30万元。 5.行业认证成本 医疗或半导体行业设备需通过FDA、CE等认证，认证费用约占整机价格的8%-12%。 三、降低采购成本的策略 1.明确需求优先级 -加工材料：切割不锈钢仅需20W功率，而蓝宝石需50W以上。 -精度要求：±2μm精度设备比±5μm机型贵约35%。 2.选择模块化设计 部分厂商支持后期升级（如激光器功率提升），初期投资可减少20%-30%。 3.关注二手设备市场 进口二手机价格约为新机的40%-60%，但需注意激光器寿命（通常2万小时衰减10%）。 4.政策补贴利用 高新技术企业采购可享受13%增值税抵扣，部分地区提供10%-15%设备补贴。 四、行业发展趋势与价格展望 1.技术迭代影响 国产光纤激光器技术进步（如锐科激光）推动价格年均下降5%-8%，预计2025年50W国产皮秒设备将跌破150万元。 2.新兴应用场景 新能源汽车电池极片切割需求激增，催生专用机型开发，此类设备价格较通用机型高约20%。 3.服务模式创新 设备租赁（月费8-15万元）和按加工量计费模式兴起，降低中小企业初始投入。 五、选购建议 1.试样验证：要求厂商提供同材料加工测试，比较实际切割效率与毛刺控制水平。 2.能耗评估：100W设备整机功耗约15kW，需核算电力成本。 3.服务响应：优先选择24小时技术支持、备件库位于国内的供应商。 通过综合考量技术需求、预算范围及长期运营成本，用户可制定最优采购方案。随着激光技术的持续突破，皮秒加工设备的性价比将进一步提升，推动精密制造行业向更高端领域迈进。 以上内容涵盖技术解析、市场数据及采购策略，共计约820字，可作为设备选型的系统性参考。
