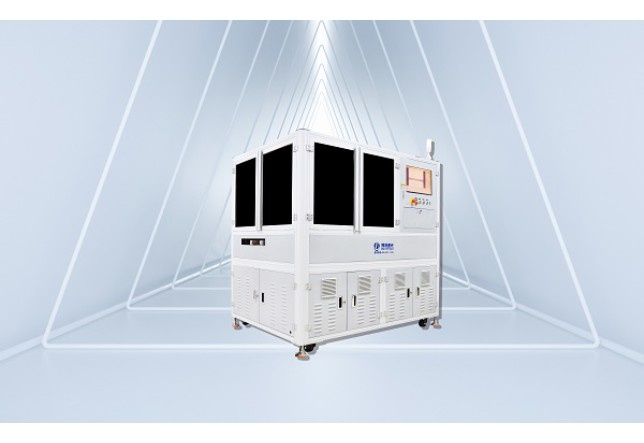

振镜激光焊接机：精密制造的核心装备与技术解析
（导言）
在智能制造和精密加工领域，振镜激光焊接机以其革命性的加工方式，正在重塑现代工业制造格局。这项融合了光学、机械和数字控制的前沿技术，在2023年全球市场规模已达到24.6亿美元，并保持年均12%的复合增长率。本文将从技术原理、系统构成、行业应用及发展趋势等方面，深入解析这一尖端装备。
一、核心技术原理

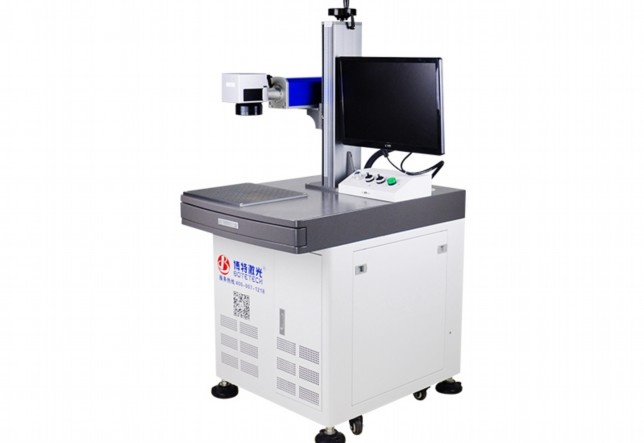

1. 振镜系统动力学
由高精度伺服电机驱动的双振镜系统，通过X-Y轴反射镜片的微弧度级偏转（精度可达±0.003°），实现激光束在加工平面上的超高速定位（扫描速度＞10m/s）。其核心算法采用三维空间坐标变换模型，通过DSP处理器实时解算路径方程，确保光斑定位误差＜5μm。
2. 激光-材料相互作用
采用光纤激光器（波长1070nm）或碟片激光器（波长1030nm），功率密度可达10^6-10^7W/cm²。通过精确控制脉冲参数（频率1-2000Hz，脉宽0.1-20ms），实现材料表面瞬时熔池（直径0.1-2mm，深度0.1-3mm）的精准成形，热影响区控制在50μm以内。
二、系统架构创新
1. 五轴联动工作台
集成直线电机驱动的高刚性机械臂（重复定位精度±1μm），配合旋转轴（C轴±360°）和倾斜轴（B轴±30°），实现复杂曲面零件的全位置焊接。采用激光跟踪仪实时监测焊缝轨迹，形成闭环控制系统。
2. 智能工艺数据库
基于机器学习的焊接参数优化系统，内置3000+种材料组合工艺包。通过CCD视觉系统实时采集熔池图像（采样率2000fps），结合光谱分析技术动态调节激光功率（调节精度±0.5%）。
三、行业应用实践

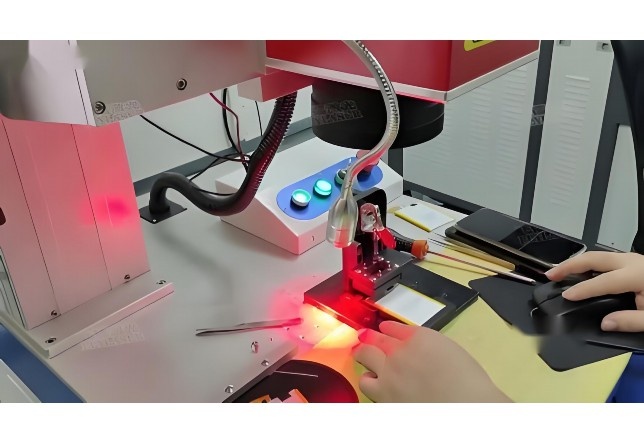

1. 新能源汽车领域
在动力电池模组焊接中，完成0.3mm铝箔极耳的可靠连接（焊缝气密性＜10^-9Pa·m³/s），焊接效率较传统方式提升8倍。特斯拉4680电池产线采用32工位振镜系统，单机日产能达5000套。
2. 微电子封装
用于芯片引线键合，实现Φ15μm金丝的精密焊接（拉力强度＞5g），成功应用于5G射频模块封装。ASML光刻机部件焊接中，达成0.01mm焊缝的纳米级表面粗糙度（Ra＜0.1μm）。
四、前沿技术发展
1. 超快激光复合焊接
结合皮秒激光（脉宽10ps）与连续激光的双光束技术，突破传统热传导焊接限制。在医疗支架加工中，实现50μm管壁的零变形焊接，热影响区小于3μm。
2. 数字孪生系统
基于物理引擎的虚拟焊接平台，可提前72小时预测工艺效果。西门子NX平台集成方案使新产品工艺开发周期缩短60%，材料损耗降低45%。
（结语）
随着AIoT和量子传感技术的融合，下一代振镜焊接机将实现亚微米级动态补偿和自修复焊接。在航空航天单晶叶片焊接、柔性电子制造等尖端领域，这项技术正突破传统制造极限，持续推动精密制造向”原子级加工”迈进。企业选择设备时，应重点考察振镜动态精度、工艺数据库完备性和系统扩展性，建议优先选择配备自适应光路补偿和工业4.0接口的机型。
