光纤激光切割机红光和标刻对应不起来

光纤激光切割机红光和标刻不对应问题的分析与解决

问题现象描述

光纤激光切割机在实际操作中经常出现红光指示位置与实际激光标刻位置不一致的情况，表现为：

-红光预览轨迹与最终加工路径存在明显偏移

-不同位置偏移量不一致，边缘区域偏差更大

-随加工面积增大，偏差呈非线性增加

-XY轴向偏差方向和程度不同

可能原因分析

1.光学系统校准问题

-红光指示器安装位置偏移或松动

-聚焦镜片组光路中心未校准

-准直镜与聚焦镜的同轴度偏差

-反射镜角度微调螺丝松动

2.机械结构因素

-XY轴导轨平行度超差

-传动系统反向间隙过大

-横梁与导轨垂直度不良

-机械结构刚性不足导致变形

3.控制系统问题

-红光控制信号与激光控制信号不同步

-轴运动控制参数设置不当

-软件补偿参数未正确配置

-控制卡输出信号干扰

4.环境因素

-设备基础振动影响

-环境温度变化导致热变形

-气流扰动对光路的影响

-设备水平度变化

系统化解决方案

第一步：基础检查

1.检查设备水平度，使用0.02mm/m精度水平仪检测

2.验证机械结构紧固件扭矩是否达标

3.检查导轨滑块预紧状态和润滑情况

第二步：光路校准

1.使用专用光路校准工具调整红光指示器位置

2.采用十字靶纸法进行光路同轴度校准：

-在加工台面放置高精度十字靶纸

-通过调整反射镜使红光与靶心重合

-逐级验证各镜片位置

3.焦点位置验证：

-使用亚克力板进行焦点测试

-确保红光指示焦点与实际激光焦点一致

第三步：机械精度补偿

1.进行反向间隙测量与补偿：

-使用千分表测量各轴反向间隙

-在控制系统中输入补偿值

2.导轨平行度调整：

-采用激光干涉仪检测导轨直线度

-调整导轨安装基面

3.横梁垂直度校准：

-使用直角尺和塞尺检测

-调整驱动侧同步带张力

第四步：控制系统优化

1.更新控制软件至最新版本

2.重新校准各轴运动参数：

-脉冲当量

-加速度曲线

-前馈参数

3.设置动态补偿参数：

-基于位置的速度前馈

-加速度前馈增益

第五步：环境控制措施

1.安装设备专用地基隔振系统

2.保持工作环境恒温(±1℃)

3.加装光路保护气帘

4.定期检查设备水平状态

预防性维护建议

1.建立定期光路校准制度(建议每200工作小时)

2.每月进行机械精度验证

3.每季度使用激光干涉仪进行全行程检测

4.建立设备状态监测档案

5.操作人员定期专业培训

结论

光纤激光切割机红光与标刻不对应问题通常是多因素综合作用的结果，需要系统化排查和解决。通过完善的光路校准流程、精确的机械调整、合理的控制参数配置以及规范的操作维护制度，可以确保红光指示与实际加工位置的高度一致性，提高加工精度和设备可靠性。建议由专业技术人员按照标准流程进行操作，并建立完整的设备精度档案。

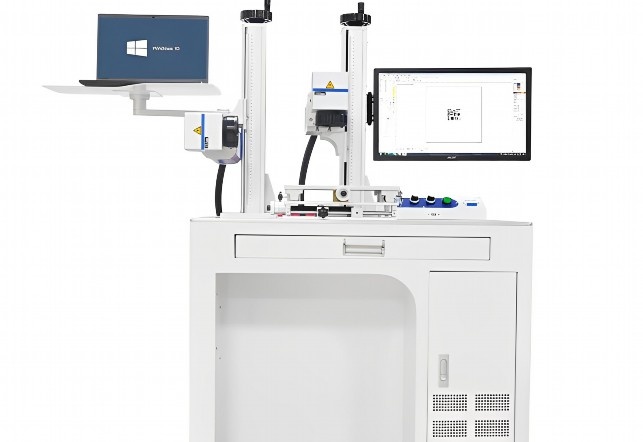

激光切割机红光的作用与原理详解

一、激光切割机红光的基本概念

激光切割机上的红光（通常为红色激光或红光指示器）是一种辅助定位系统，是现代激光切割设备不可或缺的重要组成部分。这种红光并非用于实际切割的高功率激光，而是一种低功率的可见光激光，主要功能是为操作人员提供精确的切割路径预览。

在技术参数上，红光指示器通常采用波长为630-650nm的半导体激光器，功率一般控制在5mW以下（属于ClassII激光安全等级），光束直径约1-2mm，发散角小于1mrad。这种设计既保证了良好的可见性，又确保了操作安全。

二、红光系统的工作原理

激光切割机的红光系统通过精密的同轴校准技术与主切割激光保持完全一致的光路路径。当操作人员在控制软件中设定好切割图形后，红光发生器会通过分光镜将红色光束导入主光路，经聚焦镜反射后投射到材料表面，准确显示出切割激光将会走过的路径。

这种同轴设计的关键在于光束校准精度，通常要求红光与切割激光的中心偏差不超过0.05mm。现代高端激光切割机采用自动校准系统，通过CCD摄像头捕捉红光与测试切割的偏差，然后通过伺服电机调整红光模块的位置，确保两者完全重合。

三、红光的主要功能与作用

1.路径预览与定位：红光可以在实际切割前显示出完整的切割轮廓，操作人员可直观检查图形位置是否正确，避免因程序错误导致的材料浪费。在加工大面积板材时，操作者可以快速定位到特定加工区域。

2.焦点位置指示：配合切割头的升降装置，红光可以清晰显示出激光焦点所在平面。当红光在材料表面形成最小光斑时，表明焦点位置已准确设定，这对保证切割质量至关重要。

3.安全警示功能：持续显示的红光提醒周围人员设备即将或正处于工作状态，特别是在多人协作的工作环境中，可有效防止意外接触危险区域。

4.加工过程监控：在穿孔过程中，红光的变化可以间接反映材料穿透状态；在复杂轮廓切割时，操作者可通过红光位置判断加工进度。

四、红光使用的注意事项

尽管红光功率较低，但仍需遵循激光安全规范。操作人员应避免直视红光光束，特别在调整光路时需佩戴防护眼镜。设备应定期检查红光校准状态，防止因振动或温度变化导致的偏移。当红光出现闪烁、亮度下降或位置偏差时，应及时进行维护。

值得注意的是，不同材料表面对红光的反射率不同，在光亮金属表面可能需要降低环境光照才能清晰观察红光路径。部分高端设备提供红光亮度调节功能，以适应不同的工作环境。

五、技术发展趋势

随着激光切割技术的进步，红光系统也在不断创新。新型智能红光系统已具备以下特点：

-自动强度调节：根据环境光线和材料表面特性自动优化亮度

-动态路径显示：可模拟显示切割顺序和方向

-多波长复合指示：结合绿色激光提高在特殊材料上的可见度

-AR增强现实集成：通过投影技术将加工参数实时叠加在红光路径上

红光系统作为激光切割机的人机交互界面，其精确度和可靠性直接影响加工效率和质量。理解红光的工作原理并正确使用，是每位激光切割操作人员的基本技能要求。

激光切割机有红光但不切割的故障分析与解决方案

一、故障现象描述

激光切割机出现可见红光但无法正常切割材料的情况，这是激光设备使用过程中常见的故障类型之一。红光指示器正常工作表明基础光学路径未被完全阻断，但主激光束未能有效输出或能量不足。

二、可能原因分析

1.激光源问题

-激光管老化：使用时间超过寿命(通常8000-10000小时)后输出功率下降

-激光电源故障：供电不稳定或电源模块损坏导致能量输出不足

-冷却系统异常：水温过高(超过25℃)或水流量不足触发了保护机制

2.光学系统问题

-聚焦镜污染：镜面有灰尘、油污或水渍影响透光率

-反射镜偏移：机械振动导致光路偏离正确路径

-透镜损坏：表面划伤或镀膜脱落导致能量损失

3.控制系统故障

-控制软件设置错误：功率参数被意外修改或配置文件损坏

-控制卡故障：信号传输中断或控制指令无法正确执行

-联锁保护触发：安全门、水保护等安全装置异常启动

4.机械系统问题

-Z轴高度不当：焦点位置偏离材料表面

-运动系统卡滞：导轨/丝杠问题导致实际移动与指令不符

-喷嘴堵塞：气体通道不畅影响切割效果

三、系统化排查流程

第一步：基础检查

1.确认设备电源连接稳固，电压稳定(±10%额定电压)

2.检查冷却系统运行状态(水温20-25℃，流量≥4L/min)

3.验证气体供应压力(氧气0.3-0.5MPa，氮气0.8-1.2MPa)

第二步：激光输出测试

1.使用功率计测量实际输出(对比额定功率)

2.检查激光模式(光斑应呈圆形高斯分布)

3.测试不同功率档位响应情况

第三步：光路校准

1.使用校准纸检查光路同心度(偏差应<0.2mm) 2.验证各反射镜的反射角度(使用红光辅助) 3.检查聚焦镜焦距(实际焦距与设置值一致) 第四步：控制系统诊断 1.检查软件参数设置(功率、频率、占空比) 2.查看错误日志记录(重点关注E-stop触发记录) 3.测试各轴运动精度(重复定位精度应≤0.03mm) 四、针对性解决方案 激光源问题处理 1.更换激光管：选择原厂匹配型号，注意安装时的准直要求 2.维修电源：检查整流模块和电容状态，必要时更换 3.优化冷却：清洗水箱，检查水泵流量，考虑添加冷水机 光学系统维护 1.清洁光学元件： -使用专用镜片清洁剂和无尘棉签 -按单一方向螺旋式清洁，避免划伤镀膜 -清洁频率：每8工作小时检查，40小时必须清洁 2.光路校准： -使用0.1mm厚校准片调整光路同心度 -调整顺序：激光管→1反射镜→2反射镜→聚焦镜 -校准后测试切割薄板(1mm)验证效果 控制系统调试 1.参数重置： -恢复出厂设置后重新输入材料参数 -特别注意峰值功率与基座功率的比例关系 2.固件升级： -下载最新控制软件版本 -更新前备份现有参数配置文件 五、预防性维护建议 1.日常维护制度： -每日工作前检查光学窗口清洁度 -每周检查导轨润滑和气体过滤器 -每月全面校准光路和运动系统 2.使用环境要求： -环境温度15-30℃，湿度30-70%RH -配置稳压电源和独立接地(接地电阻<4Ω) -保持工作区域洁净度(建议万级洁净度) 3.操作人员培训： -建立标准开机/关机流程 -培训基础故障识别能力 -禁止非专业人员调整光学元件 六、专业技术支持建议 当上述方法无法解决问题时，建议： 1.联系设备制造商技术支持，提供： -设备序列号和软件版本号 -详细的故障现象描述 -已尝试的排查步骤记录 2.考虑专业维修服务： -激光功率检测与校准服务 -光学系统专业清洁与镀膜修复 -运动系统精度恢复服务 通过系统化的排查和维护，大多数红光正常但不切割的问题都能得到有效解决。关键是要建立预防性维护习惯，避免故障发生。对于高精度设备，建议每年进行一次专业保养。
