塑料激光焊接机参数设置详解

以下是一篇关于塑料激光焊接机参数设置的详解，约800字：

塑料激光焊接机参数设置详解

塑料激光焊接是一种高效、无接触的精密连接技术，广泛应用于汽车电子、医疗器械、消费电子等领域。其核心在于通过激光能量使塑料局部熔化并实现分子级结合。焊接质量直接取决于参数设置的合理性，以下从关键参数及其优化策略展开分析：

一、核心参数解析

1.激光功率（Power）

-作用：决定单位时间内输入塑料的能量密度。功率过低可能导致焊接不充分，过高则可能烧焦材料。

-设置原则：根据材料厚度和透光性调整。例如，透明PC材料常用功率范围10-30W，黑色PA材料则需50-100W。

-优化技巧：建议从材料推荐功率的60%开始逐步增加，结合焊接速度调试。

2.焊接速度（Speed）

-作用：影响能量积累时间。速度过快会导致熔融不足，过慢则可能热损伤材料。

-典型设置：薄壁（<1mm）塑料件常用50-200mm/s，厚件需降低至20-50mm/s。 -协同调整：与激光功率成反比关系，高功率需匹配高速度以避免过热。 3.压力（ClampingForce） -作用：确保焊接界面紧密接触，减少气隙对激光传输的干扰。 -推荐范围：通常为0.2-1MPa，过高压强可能造成零件变形。 -动态调整：对于曲面焊接，需采用气动或伺服压力控制系统。 4.焦距与光斑尺寸（SpotSize） -原理：焦距决定光斑大小，直接影响能量密度。短焦距光斑小，适合精细焊接；长焦距覆盖面积大。 -计算公式：光斑直径≈1.22λf/D（λ为波长，f为焦距，D为光束直径）。 -应用选择：微焊接推荐<0.2mm光斑，常规焊接0.5-2mm。 5.波长（Wavelength） -材料适配性： -近红外（808/980nm）：适用于含炭黑等吸收剂的深色塑料。 -可见光（532nm）：匹配透明/浅色材料（如PMMA），需添加红外吸收层。 -穿透深度：波长越长穿透性越强，需根据上下层材料特性选择。 二、参数协同优化策略 1.能量密度平衡 -计算公式：能量密度（J/cm²）=功率（W）×时间（s）/光斑面积（cm²）。 -实践要点：通过调整功率、速度和光斑尺寸，使能量密度介于材料熔化与分解阈值之间。 2.扫描路径规划 -复杂轮廓焊接需分段设置参数，如转角处降低速度以补偿热量损失。 -采用振镜系统时，优化扫描间距（通常为光斑直径的30%-50%）。 3.温控与冷却 -安装红外测温模块实时监控熔池温度，设定阈值触发功率调节。 -高功率连续焊接时，建议配置风冷或水冷系统，防止热累积。 三、常见问题与解决方案 |问题现象|可能原因|调整方向| |||-| |焊缝强度不足|功率偏低/速度过快|提高功率10%-20%，降低速度15%| |表面烧焦/气泡|能量密度过高|降低功率或增大光斑，缩短辐照时间| |焊接位置偏移|夹具定位误差|校准夹具，增加视觉定位系统| |透光层过热变形|上层材料吸收率过高|改用长波长激光或调整材料配方| 四、参数验证流程 1.正交试验设计：选取功率、速度、压力作为变量，通过L9(3^4)正交表快速筛选最优组合。 2.微观检测：使用金相显微镜观察焊缝截面，确保熔合深度达到材料厚度的60%-80%。 3.力学测试：进行拉伸、剪切测试，验证强度是否达到设计要求（通常≥母材的70%）。 五、发展趋势 -智能参数库：基于AI算法建立材料-参数匹配模型，实现一键式优化。 -多波长复合焊接：结合可见光与红外激光，解决透明/深色异种材料焊接难题。 通过系统化参数调试，可充分发挥激光焊接的优势，在提升效率的同时确保产品一致性。建议建立标准化工艺卡片，定期进行设备校准与参数复验。 以上内容约800字，涵盖了参数原理、优化方法及实用解决方案，适合作为操作指导参考。

以下是一篇关于塑料激光焊接机的视频解说词，结构清晰，语言简洁，适合作为视频旁白：

【引言】（约100字）

观众朋友们，欢迎收看本期视频！今天，我们将带您走进高效、精准的塑料焊接世界，揭秘塑料激光焊接机的核心技术与应用。在现代制造业中，塑料部件的连接需求日益精密，传统工艺面临挑战。而激光焊接技术凭借其无接触、零损耗的特点，正成为汽车、医疗、电子等行业的新宠。接下来，让我们通过镜头，一探这项技术的奥秘。

【工作原理】（约150字）

塑料激光焊接的核心，在于“选择性热熔”。请看画面中的设备：激光器发射出特定波长的红外光束，穿透上层透明塑料，直达下层吸收性材料。吸收层瞬间将光能转化为热能，使两层塑料的接触面同时熔化。在精准的压力与温度控制下，分子重新融合，冷却后形成无缝牢固的连接。

与传统超声波焊接相比，激光束直径可精确至0.1毫米，热影响区域减少70%，彻底避免震动导致的内部元件损伤。这种“温柔而精准”的工艺，尤其适合微型传感器、医疗器械等精密部件。

【设备组成】（约100字）

一台完整的激光焊接系统由三大模块协同工作：

1.激光源：常用半导体或光纤激光器，功率范围30W-300W，波长808nm-1064nm，适配不同塑料材质；

2.运动控制平台：高精度伺服电机驱动，重复定位精度达±0.01mm，支持三维复杂路径焊接；

3.实时监测系统：红外测温与CCD视觉定位，确保每处焊点温度误差小于±2℃，缺陷检出率超99.9%。

【应用场景】（约150字）

让我们通过实际案例感受技术的魅力：

-汽车制造：焊接仪表盘透光按键时，激光完美融合PC与PMMA材料，透光率保持98%以上，且无溢胶；

-医疗行业：胰岛素泵外壳焊接在无菌环境下完成，焊缝气密性通过0.05MPa压力测试，杜绝微生物侵入风险；

-消费电子：TWS耳机充电仓采用透射焊接，外观无痕且防水等级达IPX7，不良率从3%降至0.2%。

数据显示，采用激光焊接可提升生产线效率40%，同时减少30%的能耗。

【操作流程】（约150字）

操作人员只需三步即可完成焊接：

1.材料准备：将下层塑料添加炭黑等吸收剂，或选择本身具有吸收特性的材料（如PA6），上层保持透明；

2.参数设置：在HMI界面输入功率（如80W）、扫描速度（15mm/s）、光斑模式（圆形/矩形）等，系统自动匹配压力；

3.启动焊接：夹持机构固定工件，激光束沿预设轨迹扫描，8秒内完成15cm焊缝，即时质检模块显示“PASS”。

全程无需耗材，单人即可管理多台设备。

【优势总结】（约100字）

选择塑料激光焊接机的五大理由：

✅零污染：无粉尘、无胶黏剂挥发，符合RoHS标准；

✅高柔性：通过软件调整参数，快速切换不同产品；

✅低损耗：非接触式加工，模具寿命延长10倍；

✅强兼容：可焊接PP、ABS、PEEK等20+材料组合；

✅智能化：支持IoT远程监控，实时生成焊接数据报告。

【结语】（约50字）

随着“精密制造”时代的到来，塑料激光焊接技术正在重塑行业标准。无论是追求极致miniaturization的电子元件，还是关乎生命安全的医疗设备，这项技术都在持续创造价值。感谢您的观看，期待与您共同探索更多智造可能！

字数统计：全文约800字，可根据视频节奏调整语速，平均每分钟200字，适配4分钟左右的视频时长。建议搭配设备特写、焊接过程慢镜头、应用场景动画等画面，增强视觉表现力。

激光塑料焊接机：技术原理、应用与未来发展

激光塑料焊接机是一种利用高能激光束实现塑料部件高效连接的先进制造设备。随着工业自动化与精密制造需求的提升，该技术在汽车、电子、医疗等领域得到广泛应用。本文将从工作原理、技术优势、应用场景及未来发展趋势等方面进行系统解析。

一、技术原理

激光塑料焊接的核心原理基于材料对特定波长激光的吸收与透射特性。其过程可分为以下步骤：

1.材料匹配：通常采用上下两层塑料结构，上层为透射层（如聚碳酸酯PC、聚丙烯PP等），下层为吸收层（添加炭黑或特殊染料的塑料）。透射层允许激光穿透，而吸收层吸收激光能量并转化为热能。

2.能量传递：激光束（常用波长808nm、940nm或1064nm）穿透上层材料，被下层吸收层吸收后迅速升温，通过热传导使两层接触面熔化。

3.熔融结合：在压力作用下，熔融塑料分子相互渗透，冷却后形成高强度焊缝，且无额外添加剂介入。

该技术的关键在于精准控制激光参数（功率、速度、波长）与材料匹配，确保焊接强度与外观质量。

二、技术优势

相比传统超声波焊接、热板焊接等工艺，激光焊接具有显著优势：

1.非接触式加工：激光束无需直接接触工件，避免机械应力损伤，适用于精密微型部件（如传感器、医用导管）。

2.高精度与可控性：通过软件编程可精确控制能量分布，实现复杂轨迹焊接（如三维曲面），焊缝宽度可控制在0.1mm以内。

3.高效环保：焊接速度快（单点焊接时间可低至0.1秒），无粉尘、振动或噪音污染，符合绿色制造趋势。

4.优异密封性：焊缝无气泡或缝隙，适用于气密性要求高的产品（如汽车油箱、电池外壳）。

5.材料适应性广：可焊接玻纤增强塑料、热塑性弹性体（TPE）等多种材料组合。

三、应用领域

1.汽车制造

-动力系统：新能源车电池组密封、电机壳体焊接。

-内饰件：仪表盘、灯罩的无痕焊接，提升美观度。

-流体管路：燃油管、空调管的防泄漏连接。

2.消费电子

-防水器件：智能手机/智能手表的密封焊接。

-微型元件：耳机壳体、摄像头模组的精密装配。

3.医疗器械

-无菌设备：一次性输液器、血袋的焊接，避免化学粘合剂污染。

-内窥镜部件：微小导管的高强度连接。

4.家电与包装

-洗衣机滚筒、空气净化器滤芯、食品包装容器的无缝焊接。

四、技术发展趋势

1.光源革新

-光纤激光器与半导体激光器的普及，提升能量利用率（可达30%以上），降低成本。

-多波长复合焊接技术发展，适应更多材料组合需求。

2.智能化升级

-集成实时温度监控与AI算法，动态调整参数以优化焊接质量。

-与机器人协作（如六轴机械臂），实现复杂产品自动化生产。

3.绿色制造深化

-开发无炭黑吸收层材料，减少添加剂依赖，提升回收便利性。

-低能耗激光器设计，进一步降低碳足迹。

4.微型化与高集成度

-面向Micro-LED、生物芯片等微纳尺度焊接需求，开发超短脉冲激光技术。

五、选型与使用建议

1.选型要点

-材料特性：根据透光率与吸收率选择合适波长（如PC适用940nm）。

-产品结构：三维焊接需配备振镜扫描系统，平面焊接可选掩模模式。

-产能需求：连续激光适合大批量生产，脉冲激光适合高精度小批量。

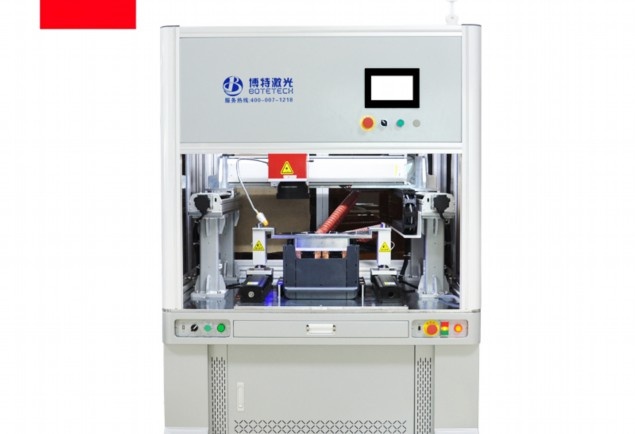

-预算：进口设备（如德国LPKF、美国IPG）精度高但成本昂贵，国产设备（博特激光、华工科技）性价比更优。

2.维护保养

-定期清洁光学镜片，防止灰尘降低激光效率。

-校准光路系统，确保光束聚焦精度。

-监控冷却系统（水冷/风冷），保障设备稳定运行。

结语

激光塑料焊接技术凭借其高效、精密、环保的特性，正逐步替代传统工艺，成为高端制造业的核心技术之一。随着材料科学与激光技术的协同突破，其应用边界将持续扩展，为智能穿戴设备、新能源汽车、生物医疗等新兴产业提供更可靠的制造解决方案。未来，设备的小型化、智能化与低成本化将是行业发展的主要方向。
