以下是光纤激光打标机操作说明书的精简版（约800字），内容涵盖核心操作流程与安全规范：

光纤激光打标机操作说明书

一、安全警告

1. 激光防护

– 操作时佩戴专用防护眼镜，严禁裸眼直视激光束

– 设备运行时禁止打开防护罩

– 工作区域设置激光警示标识

2. 设备安全

– 工作电压：AC220V±10%，需可靠接地

– 环境要求：温度10-35℃，湿度<70% - 禁止在易燃易爆环境中使用 二、设备组成 1. 激光发生器（20W/30W/50W可选） 2. 振镜扫描系统 3. 工业控制计算机 4. 聚焦镜头（标配F=160mm） 5. 升降工作台（行程200mm） 6. 紧急停止按钮 三、操作流程 1. 开机准备 - 连接电源与气源（0.6-0.8MPa） - 移除镜头保护盖，清洁工作台面 - 检查冷却系统水位（建议使用去离子水） 2. 设备启动 1. 开启主电源开关 2. 启动控制软件（EZCAD2/MarkingMate） 3. 预热激光器（3-5分钟） 3. 参数设置 | 材料类型 | 功率(%) | 频率(kHz) | 速度(mm/s) | 填充间距(mm) | |----------|---------|-----------|------------|--------------| | 不锈钢 | 60-80 | 50-100 | 800-1200 | 0.02-0.05 | | 铝合金 | 70-90 | 20-50 | 600-1000 | 0.03-0.06 | | 塑料 | 30-50 | 100-200 | 1500-2000 | 0.01-0.03 | 4. 标刻操作 1. 导入设计文件（支持PLT/DXF/BMP格式） 2. 使用红光定位确定加工区域 3. 执行焦距校准（建议使用Z轴微调） 4. 启动标刻测试（建议先进行样品试刻） 5. 关机流程 1. 关闭激光输出 2. 退出控制软件 3. 切断主电源 4. 清洁工作台并覆盖防尘罩 四、日常维护 1. 每日维护 - 清洁光学镜片（使用无水乙醇+无尘布） - 检查散热风扇运转状态 2. 月度维护 - 润滑导轨（专用润滑脂） - 校准光路系统 - 更换冷却水（建议每3个月更换） 五、常见故障处理 | 故障现象 | 可能原因 | 解决方案 | |-----------------|------------------------|------------------------| | 激光功率下降 | 镜片污染/老化 | 清洁或更换光学组件 | | 定位偏移 | 振镜校准异常 | 执行振镜校准程序 | | 无法出光 | 水冷系统故障 | 检查水温及流量传感器 | | 标记颜色不均 | 焦距不准/材料不平整 | 重新调焦并固定工件 | 六、技术参数 - 标刻精度：±0.01mm - 最小线宽：0.01mm - 标刻范围：100×100mm至300×300mm - 重复定位精度：±0.002mm 技术支持：400-XXX-XXXX（工作日9:00-18:00） 本说明书为简化版本，具体操作请以设备附带完整手册为准。操作前需接受专业培训，违规操作可能导致设备损坏及人身伤害。

光纤激光打标机操作规程

一、操作前准备

1. 环境检查

– 确认工作区域通风良好，温度控制在15-30℃，湿度≤70%

– 检查设备周围无易燃易爆物品，保持2米内通道畅通

– 确认设备接地可靠，电源电压稳定（220V±10%）

2. 设备检查

– 检查冷却系统水位（建议使用去离子水）

– 确认激光器、振镜、聚焦镜等光学元件无污染

– 测试紧急停止按钮功能正常

– 检查气泵/空压机压力值（0.4-0.6MPa）

二、操作流程

1. 开机程序

① 开启总电源开关

② 启动冷水机（水温达20℃后操作）

③ 开启激光电源（间隔30秒以上）

④ 启动计算机及控制软件

⑤ 预热设备5-10分钟

2. 参数设置

– 根据材料特性设置参数：

• 不锈钢：功率30-70%，频率20-80kHz

• 铝合金：功率40-60%，频率50-100kHz

• 塑料：功率10-30%，频率5-30kHz

– 调整焦距至材料表面±0.2mm范围内

– 设置合适扫描速度（建议300-2000mm/s）

3. 加工操作

① 固定工件（确保水平度误差＜0.5mm）

② 执行定位测试（空打验证路径）

③ 启动防护罩联锁装置

④ 开始加工（观察首件效果）

⑤ 质量检测（深度、清晰度、位置精度）

三、安全规范

1. 必须佩戴专用防护眼镜（OD4+等级）

2. 严禁在设备运行时打开防护罩

3. 禁止加工反光材料（镜面金属等需特殊处理）

4. 操作时不得将身体任何部位置于光路区域

5. 设备异常时立即按下急停按钮

四、维护保养

1. 日常维护

– 每日清洁工作台面及导轨

– 检查光学镜片洁净度（使用无尘棉签+无水乙醇）

– 清理排烟系统滤网

2. 定期维护

– 每月校准光路系统

– 每季度更换冷却水（电阻率＞5MΩ·cm）

– 每半年润滑传动部件（专用润滑脂）

五、故障应急处理

1. 激光异常报警：

– 立即停机检查水温/水压

– 排查电源稳定性

– 联系技术人员

2. 加工质量下降：

– 检查聚焦镜污染情况

– 验证光路偏移

– 校准振镜系统

3. 突发停电：

– 关闭主电源开关

– 做好设备防护

– 恢复供电后间隔5分钟重启

六、注意事项

1. 未经培训人员禁止操作设备

2. 禁止修改激光器出厂参数

3. 加工易燃材料需配备专用灭火装置

4. 长期停用应断开电源并排空冷却水

（注：本规程依据GB 7247.1-2012激光产品安全标准制定，具体参数请参照设备说明书调整）

光纤激光打标机工作原理详解

光纤激光打标机是一种基于光纤激光器的高精度工业加工设备，广泛应用于金属、塑料、陶瓷等材料的表面标记、雕刻和微加工。其核心原理是通过高能量密度的激光束与材料相互作用，实现非接触式永久标记。以下从核心组件、工作流程、技术优势及典型应用四个方面展开说明。

一、核心组件与激光生成原理

1. 光纤激光器

采用掺镱（Yb³⁺）光纤作为增益介质，通过半导体泵浦源（如980nm激光二极管）激发光纤内的稀土离子，产生高亮度激光。光纤的波导结构通过全反射限制光束，形成稳定谐振腔，输出波长为1064nm的近红外激光。相比传统固体激光器，光纤结构散热性能优异，可实现更高转换效率（可达70%以上）。

2. 光束调制系统

由声光调制器（AOM）或电光调制器（EOM）控制激光的开关和脉冲频率，通过调节占空比和重复频率（通常为20-100kHz），实现不同深度的标记效果。Q开关技术可进一步压缩脉宽（纳秒级），提升峰值功率至兆瓦级。

3. 振镜扫描系统

采用高速振镜电机驱动反射镜片，通过计算机控制偏转角度，使激光束在X/Y轴方向快速移动，配合聚焦透镜（F-θ镜）将光束聚焦至微米级光斑（典型直径20-50μm），实现复杂图形的精准定位扫描。

二、工作流程解析

1. 图形输入与路径规划

用户通过软件（如EzCad、CorelDraw）设计矢量图形或导入位图，系统将图案分解为点阵或矢量路径，并生成G代码控制指令。

2. 激光参数设置

根据材料特性（如熔点、热导率）设定功率（10-100W可调）、频率、扫描速度（100-7000mm/s）等参数。例如，不锈钢需采用高频率低功率避免氧化，而阳极氧化铝则需高功率脉冲以产生颜色变化。

3. 材料相互作用机制

– 热效应：激光能量被材料吸收后引发瞬时高温，金属表面发生氧化、熔融或汽化，形成凹痕或颜色变化。

– 光化学反应：高分子材料在特定波长下发生碳化或分子结构改变，生成对比度标记。

– 冷加工：超快光纤激光器（皮秒/飞秒级）通过非线性吸收直接破坏材料晶格，减少热影响区。

三、技术优势

1. 高精度与稳定性

单模光纤输出光束质量（M²<1.1）接近衍射极限，配合精密振镜可实现0.01mm级分辨率，重复定位精度达±0.003mm。 2. 高效节能 电光转换效率超过30%，功耗仅为传统YAG激光器的1/3，且无需频繁更换氙灯（寿命>10万小时）。

3. 兼容性广泛

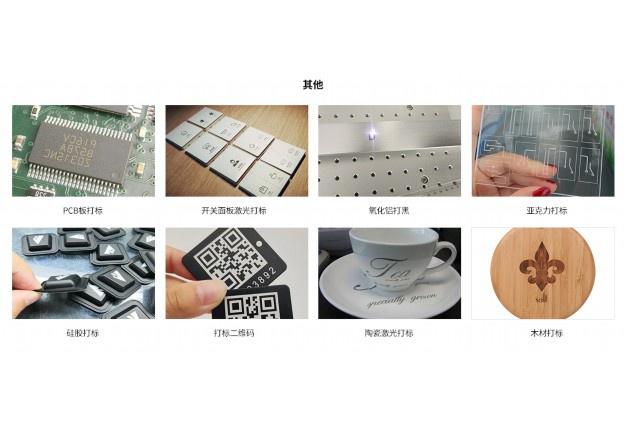

通过调节参数可处理多种材料：金属（不锈钢、铝合金）、塑料（ABS、PC）、陶瓷、镀层等，支持二维码、序列号、LOGO等标记形式。

四、典型应用场景

– 精密零件标识：汽车发动机部件VIN码、医疗器械追溯标记。

– 电子元件加工：PCB板二维码、芯片表面微雕刻。

– 工艺装饰：不锈钢餐具花纹、珠宝首饰个性化刻字。

– 防伪溯源：包装材料隐形标记、药品生产批号。

维护与选型建议

定期清洁光学镜片（每月用无水乙醇擦拭），保持冷却系统（风冷/水冷）运行稳定。选型时需关注激光功率（20W适用于浅雕，50W以上适合深雕）、场镜焦距（110mm适合小范围精细加工，300mm用于大面积标记）及软件兼容性。

光纤激光打标机凭借其高效率、低维护和卓越的加工质量，已成为现代智能制造领域的核心设备之一，未来随着超快激光技术的发展，其应用范围将进一步扩展至微纳加工与生物医疗领域。
