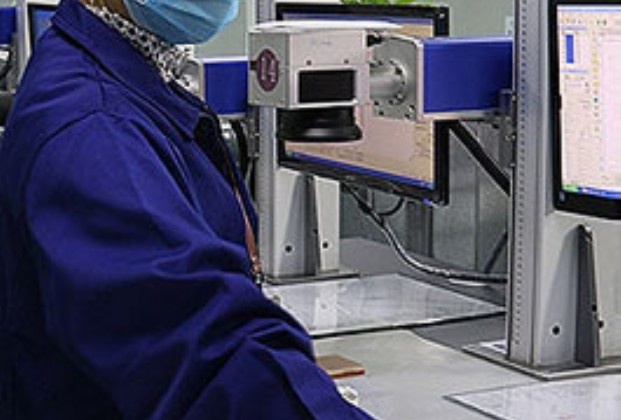

光纤激光打标机光学系统设计

光纤激光打标机光学系统原理

光纤激光打标机的光学系统是其核心组成部分，主要由光纤激光器、光束传输系统、聚焦系统和扫描振镜系统构成，通过精密的光路设计实现高精度、高效率的材料标记。

1. 光纤激光器工作原理

光纤激光器以掺杂稀土元素（如镱、铒）的光纤作为增益介质，通过半导体激光器（泵浦源）发出的高能光激发光纤中的活性离子，形成粒子数反转。当受激辐射产生的光子通过谐振腔（通常由光纤光栅构成）反复振荡放大后，输出波长稳定的激光（常见为1064 nm）。光纤激光器具有结构紧凑、光束质量高（M²≈1.1）、转换效率高（可达30%）等优势。

2. 光束传输与整形系统

激光经光纤传输至准直器，将发散的光束转化为平行光。随后通过扩束镜调整光斑直径，优化光束质量并控制聚焦特性。此过程可消除因光纤弯曲或热效应导致的光束畸变，确保能量分布均匀。

3. 动态聚焦与扫描系统

聚焦场镜将激光束汇聚至微米级光斑（典型焦斑直径20-50μm），通过振镜系统（X/Y轴高速反射镜）在计算机控制下偏转光束，实现二维扫描。配合动态聚焦模块（Z轴调节），可在曲面上保持聚焦精度。扫描速度可达10 m/s，定位精度±5μm。

4. 能量控制与调制

通过声光调制器（AOM）或直接功率控制，实现激光脉冲频率（1-1000 kHz）和占空比的精确调节，适应不同材料（金属、塑料、陶瓷等）的加工需求。高峰值功率（可达数十千瓦）可瞬间气化材料，形成永久标记。

该系统通过模块化设计实现高稳定性，配合闭环冷却系统维持光学元件温控，最终实现分辨率达0.001 mm的精细标记，广泛应用于工业标识、精密加工等领域。

光纤激光打标机的常规应用

光纤激光打标机是一种基于光纤激光器的高精度标记设备，凭借其高效、稳定、灵活的特点，在工业制造、电子通信、医疗器械、汽车零部件等多个领域得到广泛应用。其核心原理是通过高能量密度的激光束对材料表面进行非接触式加工，通过氧化、汽化或改变材料表面结构形成永久性标记。以下为光纤激光打标机的主要应用场景：

1.金属制品加工

光纤激光打标机在金属加工领域的应用最为广泛。例如，在不锈钢、铝合金、钛合金等材料上雕刻文字、二维码、序列号或LOGO，标记清晰且耐磨损。汽车零部件（如发动机部件、刹车片）、工具配件（如刀具、模具）等均需通过激光打标实现产品追溯和防伪功能。

2.电子元器件标记

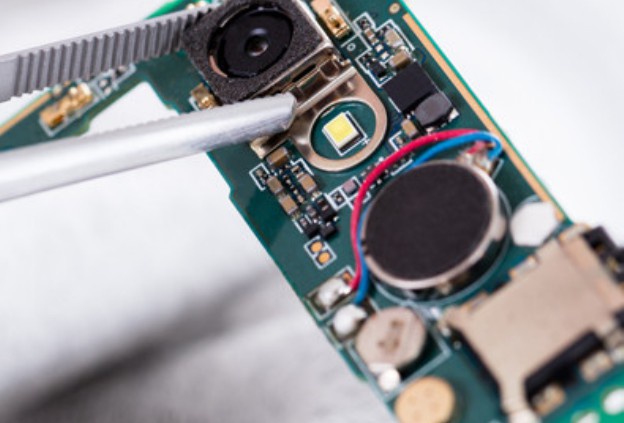

电子行业对精密标记需求极高，光纤激光打标机可对PCB电路板、芯片、电阻电容等微小元件进行高精度标识。其非接触式加工避免了传统机械刻印可能造成的材料变形，同时支持超细字体和复杂图案，满足电子产品的微型化需求。

3.塑料与高分子材料

通过调整激光参数（如波长、功率），光纤激光打标机可在ABS、PVC、聚碳酸酯等塑料表面实现高对比度标记，适用于电器外壳、键盘按键、包装材料的文字或图案标记，且不会因高温导致材料烧焦或变形。

4.珠宝首饰与奢侈品

在贵金属（如黄金、铂金）和珠宝表面雕刻防伪编码、品牌标识或个性化图案，光纤激光打标机的高分辨率可呈现细腻纹理，同时保持材料原有的质感和光泽，满足高端定制需求。

5.医疗器械与包装

医疗手术器械、植入物及药品包装需符合严格的卫生与追溯标准。激光打标可在不锈钢器械上标记灭菌标识，或在玻璃药瓶、塑料包装上打印生产批号、有效期等信息，确保信息长期清晰可读且无污染风险。

6.防伪与追溯系统

通过激光打标生成的二维码、条形码或序列号，企业可构建产品全生命周期追溯体系。例如食品包装的溯源信息、工业零部件的供应商代码等，既提升供应链管理效率，又能有效打击假冒产品。

技术优势与未来趋势

光纤激光打标机具备运行成本低、免维护、能耗小等优势，且支持自动化集成，适用于高速流水线生产。随着智能化技术的发展，未来将进一步结合AI视觉定位、物联网数据交互等功能，推动制造业向数字化、柔性化方向升级。

总结而言，光纤激光打标机以其高精度、高效率和广泛适用性，成为现代工业中不可或缺的标记工具，持续为各行业提供高效可靠的解决方案。

光纤激光打标机是一种基于光纤激光器的高精度工业加工设备，其工作原理融合了激光技术、光学调制和精密机械控制，广泛应用于金属、塑料、陶瓷等材料的永久性标记。以下是其核心工作原理的解析：

一、激光产生原理

1. 光纤激光器核心结构

设备的核心是掺稀土元素（如镱、铒）的光纤作为增益介质。当半导体泵浦源（通常为980nm或915nm激光二极管）发射的泵浦光通过耦合器进入光纤时，稀土离子吸收能量跃迁至高能态，形成粒子数反转。

2. 受激辐射与谐振腔

在光纤两端的光纤光栅构成谐振腔（反射率>99%的高反镜和部分透射的输出镜），受激辐射产生的光子通过多次反射放大，最终输出特定波长（通常1064nm）的连续激光。

二、激光调制与扫描系统

1. 脉冲调制技术

采用声光调Q技术将连续激光转化为纳秒级高峰值功率脉冲（可达10^8 W/cm²），通过控制脉冲频率（1-200kHz）和占空比调节能量密度，适应不同材料的加工需求。

2. 光束整形与扫描控制

激光经准直镜扩束后进入二维振镜系统，由高速伺服电机驱动的X/Y轴振镜（扫描精度±0.003°）实现光束偏转。配合F-θ场镜（焦距100-300mm）将扫描轨迹聚焦成10-50μm光斑，通过软件预设的矢量路径完成复杂图形标记。

三、材料相互作用机制

1. 热效应与光化学效应

金属材料主要依靠激光热效应，通过瞬间汽化或氧化形成对比色差；非金属材料（如塑料）则通过光化学反应改变表面分子结构显色。深度控制通过调节功率（20-100W）、频率和扫描速度（7000mm/s）实现。

2. 冷加工模式

超短脉冲（皮秒/飞秒级）机型可实现”冷加工”，通过光子直接破坏材料化学键，避免热影响区，适用于脆性材料精密加工。

四、系统协同控制

整机通过PLC与计算机联动，集成CCD视觉定位（精度±0.01mm）、自动对焦和实时能量监测模块，支持二维码、序列号等动态数据生成。冷却系统（风冷/水冷）维持激光器温度稳定性（±0.5℃），确保长时间连续工作。

技术优势

相比传统CO₂/YAG激光器，光纤激光具备更高电光效率（>30%）、更长寿命（10万小时）、更优光束质量（M²<1.1）和免维护特性，特别适合航空航天、电子元器件等领域的微米级精密标记需求。随着单模光纤技术和超快激光的发展，其应用场景正不断扩展至半导体晶圆加工等高端领域。
