光纤激光焊接机在电梯门板焊接中的应用案例

随着电梯行业的快速发展，对电梯门板的质量、效率和美观性要求日益提高。传统焊接方法如电弧焊或电阻焊在焊接电梯门板时，常出现热影响区大、变形严重、焊缝不美观等问题。光纤激光焊接机作为一种先进的焊接技术，凭借其高能量密度、精确控制和高效节能的特点，在电梯门板焊接中得到了广泛应用。

以下是一个详细的应用案例，展示了光纤激光焊接机在电梯门板生产中的实际效果。

应用背景

某知名电梯制造企业专注于生产高端电梯产品，其电梯门板采用不锈钢或镀锌钢板材料，要求焊接后门板表面光滑、无变形，且焊缝强度高，以确保电梯运行的安全性和耐久性。过去，该企业使用传统焊接方法，但常出现门板翘曲、焊缝粗糙等问题，导致返工率高，生产成本增加。为提升竞争力，企业决定引入光纤激光焊接机进行门板焊接。

光纤激光焊接机简介

光纤激光焊接机采用光纤激光器作为光源，通过高能量密度的激光束对工件进行局部加热，实现快速熔化和凝固。其主要特点包括：

-高精度：激光束聚焦直径小，可实现微米级精度的焊接，适用于薄板材料。

-低热输入：热影响区小，减少工件变形，特别适合电梯门板等精密部件。

-高效率：焊接速度快，可达每分钟数米，大幅提升生产效率。

-自动化集成：易于与机器人或数控系统集成，实现自动化焊接，减少人工干预。

在该案例中，企业选用了一台500W的光纤激光焊接机，配备六轴机器人系统，用于焊接电梯门板的对接缝和角缝。

应用过程

1.前期准备：电梯门板材料为1.5mm厚的不锈钢板，焊接前进行清洁处理，去除油污和氧化物，确保焊接质量。激光焊接参数经过优化，包括激光功率（300-400W）、焊接速度（2-3m/min）和焦点位置，以适应门板的几何形状。

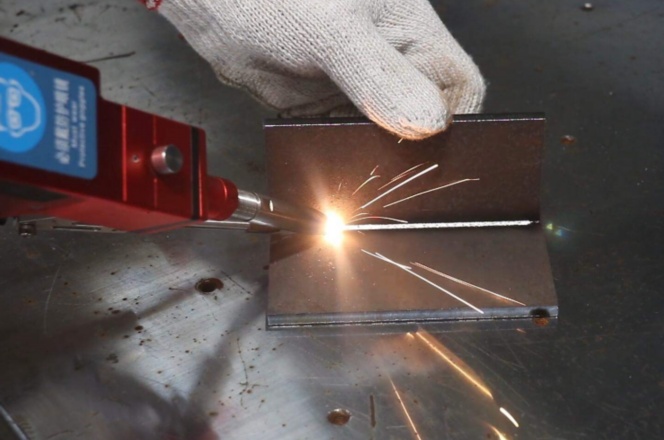

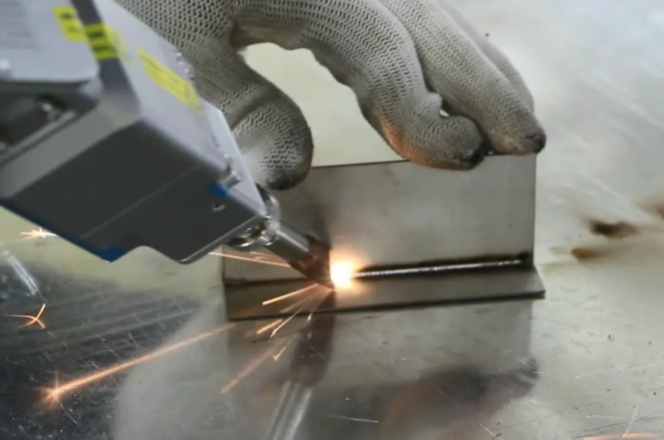

2.焊接操作：通过编程控制机器人路径，激光束沿门板焊缝精确移动，实现连续焊接。焊接过程中，实时监测系统确保焊缝均匀，无气孔或裂纹。例如，在门板边缘的角缝焊接中，激光焊接实现了无缝连接，表面光滑无需后续打磨。

3.质量控制：焊接完成后，使用视觉检测和超声波探伤对焊缝进行检验。结果显示，焊缝强度达到设计要求（抗拉强度超过400MPa），热影响区小于0.5mm，门板平整度偏差控制在0.1mm以内，远优于传统焊接的0.5mm偏差。

应用效果

-质量提升：焊缝美观、均匀，门板无变形，符合高端电梯的美观标准，客户投诉率下降60%。

-效率提高：焊接速度比传统方法快50%，单块门板焊接时间从5分钟缩短至2.5分钟，日产量提升40%。

-成本节约：返工率从15%降至3%，减少了材料浪费和人工成本，年节约生产成本约20万元。

-环保节能：激光焊接能耗低，无烟尘排放，符合绿色制造要求。

该企业通过引入光纤激光焊接机，不仅提升了产品品质，还增强了市场竞争力，为行业树立了标杆。未来，随着激光技术的进步，光纤激光焊接机有望在电梯制造中实现更广泛的应用，例如用于复杂曲面门板的焊接。

FAQ问答

1.问：光纤激光焊接机适用于哪些电梯门板材料？

答：它广泛适用于不锈钢、镀锌钢板、铝合金等常见电梯门板材料。由于激光焊接热输入低，特别适合薄板（0.5-3mm厚度）焊接，能有效防止变形和氧化。

2.问：与传统焊接相比，光纤激光焊接在电梯门板焊接中有何优势？

答：优势包括焊缝质量高、变形小、速度快、自动化程度高。例如，传统焊接易导致门板翘曲，需额外校正，而激光焊接几乎无变形，节省了后续处理时间。

3.问：光纤激光焊接机的投资成本高吗？回报周期如何？

答：初始投资较高，一台设备约20-50万元，但长期回报显著。通过提高效率、降低返工和能耗，通常1-2年内可收回成本，具体取决于生产规模。

4.问：焊接过程中如何确保安全？

答：需配备防护措施，如激光防护罩、互锁系统和员工培训。激光焊接会产生强光和高热，操作人员应穿戴防护眼镜，并确保工作区域通风，避免辐射危害。

5.问：光纤激光焊接机是否容易维护？

答：维护相对简单，主要包括定期清洁光学镜片、检查光纤和冷却系统。建议每500小时进行一次保养，使用寿命可达数万小时，故障率低，减少了停机时间。

通过本案例，我们可以看到光纤激光焊接机在电梯门板焊接中的巨大潜力，它不仅提升了制造水平，还推动了电梯行业向智能化、绿色化方向发展。
