如何调试液晶面板激光划线机CCD系统精度

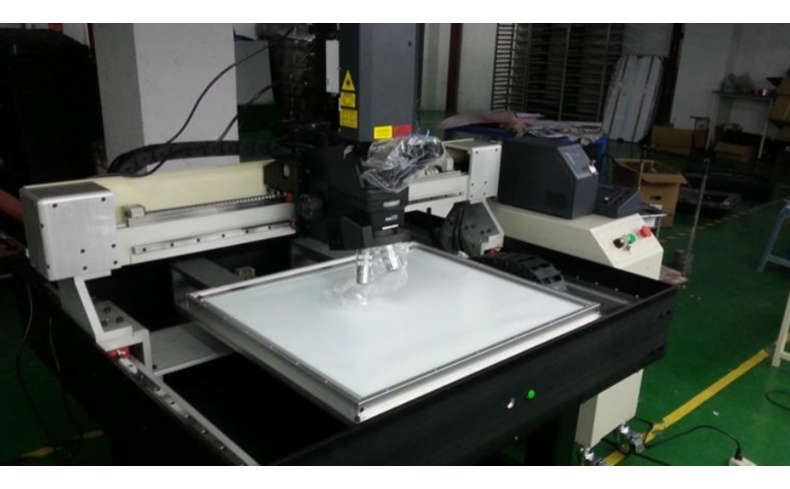

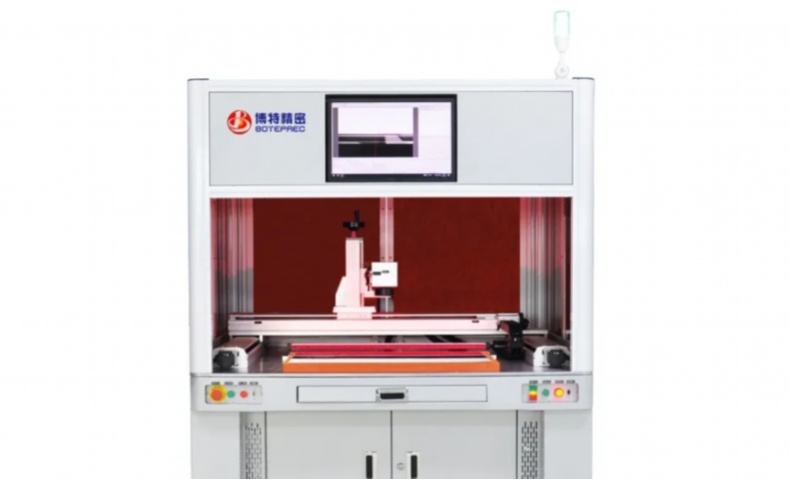

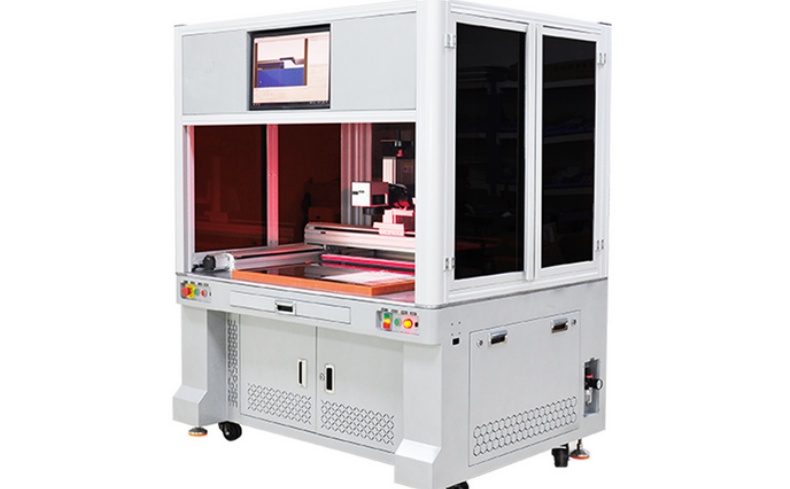

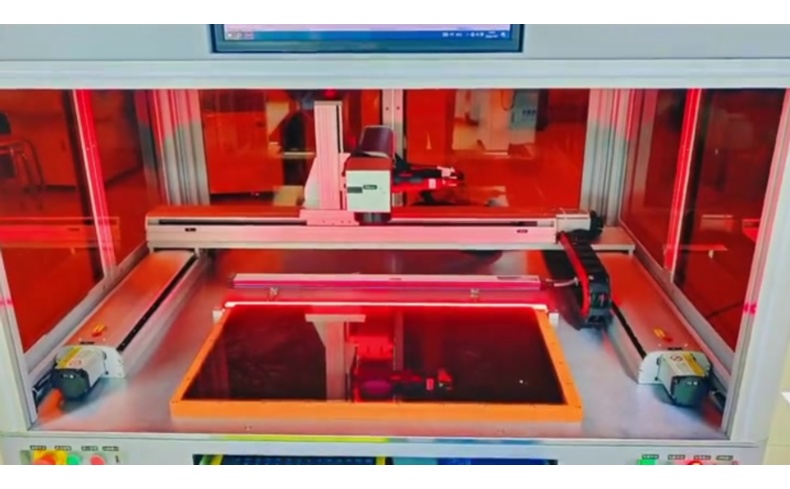

液晶面板激光划线机是一种高精度设备，广泛应用于液晶显示面板（LCD）的制造过程中，用于通过激光技术在玻璃基板上进行精确划线，以定义像素单元或电路路径。CCD（电荷耦合器件）系统作为该设备的核心组成部分，负责图像采集和定位，确保激光划线的位置和精度符合设计要求。CCD系统精度直接影响到划线质量、产品良率和生产效率。如果精度不足，可能导致划线偏移、图案失真或面板报废，因此在设备安装、维护或故障后，进行系统精度调试至关重要。

本文将详细介绍如何调试液晶面板激光划线机CCD系统的精度，包括步骤、工具和注意事项，帮助操作人员快速掌握调试方法，提升设备性能。

一、调试前的准备工作

在开始调试前，需确保设备处于安全状态，并准备好必要的工具和材料。首先，关闭设备电源，检查CCD相机、激光头和光学镜片是否清洁无尘。任何污垢或灰尘都可能影响图像采集精度。其次，准备校准工具，如标准校准板（通常带有精确的网格或十字线图案）、高精度测量仪器（如千分尺或光学比较仪）以及设备制造商提供的专用软件。同时，阅读设备手册，了解CCD系统的具体参数，例如分辨率、视野范围和像素尺寸。操作人员应具备基本的光学知识和电气安全常识，避免在调试过程中造成设备损坏或人身伤害。

二、调试步骤详解

调试CCD系统精度是一个系统化过程，涉及硬件检查、软件校准和测试验证。以下是详细的步骤：

1.初始系统检查

首先，启动设备并进入调试模式。检查CCD相机安装是否牢固，镜头焦距是否合适。使用校准板放置在划线区域，通过CCD系统采集图像，观察图像是否清晰、无畸变。如果图像模糊或扭曲，可能需要调整相机位置或清洁光学部件。同时，检查激光头与CCD系统的同步性，确保激光划线位置与CCD图像采集点一致。这一步是基础，任何硬件问题都应在后续校准前解决。

2.CCD相机校准

CCD相机校准是精度调试的核心。使用标准校准板，将其固定在设备工作台上，通过软件界面调用校准功能。校准过程通常包括以下子步骤：

-像素校准：调整CCD相机的像素尺寸与实际物理尺寸的对应关系。软件会识别校准板上的特征点（如十字线中心），计算像素与毫米的转换系数。如果发现偏差，需手动输入修正值或通过自动校准功能优化。

-视野校准：确保CCD相机的视野覆盖整个划线区域，无盲区。通过移动工作台或调整相机角度，使图像中心与划线基准点对齐。使用软件工具测量视野内的几何误差，如线性度或角度偏差，并进行补偿。

-亮度与对比度调整：优化图像质量，避免过亮或过暗影响识别精度。根据环境光线调整CCD相机的曝光时间和增益，确保特征点清晰可辨。这一步可能需要多次迭代测试，以达到最佳图像效果。

3.激光划线位置校准

在CCD系统校准后，需将激光划线位置与CCD图像进行匹配。通过软件设置划线路径，并运行测试划线。使用高精度测量仪器检查实际划线位置与设计位置的偏差。如果存在误差，调整软件中的偏移参数，例如X/Y轴补偿或旋转校正。常见的方法是先在小范围内测试，逐步扩大至全工作区域，确保整体精度一致。同时，检查激光功率和焦距，避免因激光参数不当导致划线宽度不均，间接影响精度。

4.测试与验证精度

完成校准后，进行系统性测试。使用标准测试面板进行多次划线操作，并通过CCD系统实时监控划线位置。测量实际划线与目标位置的误差，记录数据并计算平均偏差和标准差。精度标准通常由设备制造商或行业规范定义，例如误差控制在±5微米以内。如果测试结果不达标，需回溯前几步，重新检查硬件或软件设置。验证过程中，还应模拟不同生产条件（如温度变化），确保系统稳定性。

5.优化与文档记录

最后，根据测试结果优化系统参数，并保存校准数据。记录调试过程中的关键步骤和参数，便于日后维护或故障排查。定期进行精度复检，建议每季度或每生产一定批量后执行一次快速校准，以预防精度漂移。

三、调试中的注意事项

调试CCD系统精度时，需注意以下事项：首先，操作环境应保持恒温恒湿，避免温度波动引起热膨胀误差。其次，使用高质量校准工具，劣质工具可能导致校准误差。另外，软件更新后需重新校准，因为新版本可能改变算法参数。最后，培训操作人员熟悉调试流程，减少人为错误。如果遇到复杂问题，如CCD相机硬件故障，应及时联系制造商技术支持。

总之，调试液晶面板激光划线机CCD系统精度是一项细致的工作，需要结合硬件检查、软件校准和反复测试。通过系统化方法，可以有效提升设备精度，保障产品质量。在实际应用中，定期维护和校准是保持长期精度的关键。

5个FAQ问答

FAQ1:为什么CCD系统精度对液晶面板激光划线机如此重要？

答：CCD系统负责图像定位和采集，如果精度不足，会导致激光划线位置偏差，引起面板图案失真或电路短路，直接影响产品良率和性能。高精度CCD系统能确保划线与设计一致，减少废品率，提升生产效率。

FAQ2:如何判断CCD相机是否需要重新校准？

答：当出现划线位置偏移、图像模糊或测试误差超过允许范围（如±5微米）时，可能需重新校准。此外，设备移动、环境变化或软件更新后，也应进行校准检查。定期使用校准板测试是预防性措施。

FAQ3:调试过程中常见的精度问题有哪些？如何解决？

答：常见问题包括图像畸变、像素偏差和激光不同步。图像畸变可能源于镜头污垢或安装不当，需清洁或调整；像素偏差可通过软件校准修正；激光不同步则检查硬件连接和软件参数。逐一排查硬件和软件因素，通常能解决。

FAQ4:调试CCD系统精度需要哪些工具？

答：基本工具包括标准校准板、高精度测量仪器（如千分尺）、设备专用软件和清洁工具。校准板用于图像基准测试，测量仪器验证实际划线位置，软件用于参数调整。确保工具精度高于设备要求。

FAQ5:如何维护CCD系统精度以延长设备寿命？

答：定期清洁光学部件，避免灰尘积累；每季度执行快速校准；监控环境条件，保持恒温恒湿；记录调试数据，便于追踪变化。同时，培训操作人员规范使用，减少人为损伤，并遵循制造商维护指南。
